試驗流程

試驗前準備

• 設備檢查：確保試驗所需的儀器設備，如繼電保護測試儀、電流互感器、電壓表等，均經過校準且處于良好的工作狀態。檢查試驗線路的連接是否正確、牢固，避免出現接觸不良等問題。
• 資料收集：收集被試設備的相關技術資料，包括設備的額定參數、反時限過流保護的整定值等，以便為試驗提供準確的依據。
• 安全措施：在試驗現場設置明顯的警示標志，防止無關人員進入試驗區域。確保試驗人員熟悉安全操作規程，配備必要的安全防護用品。

試驗接線

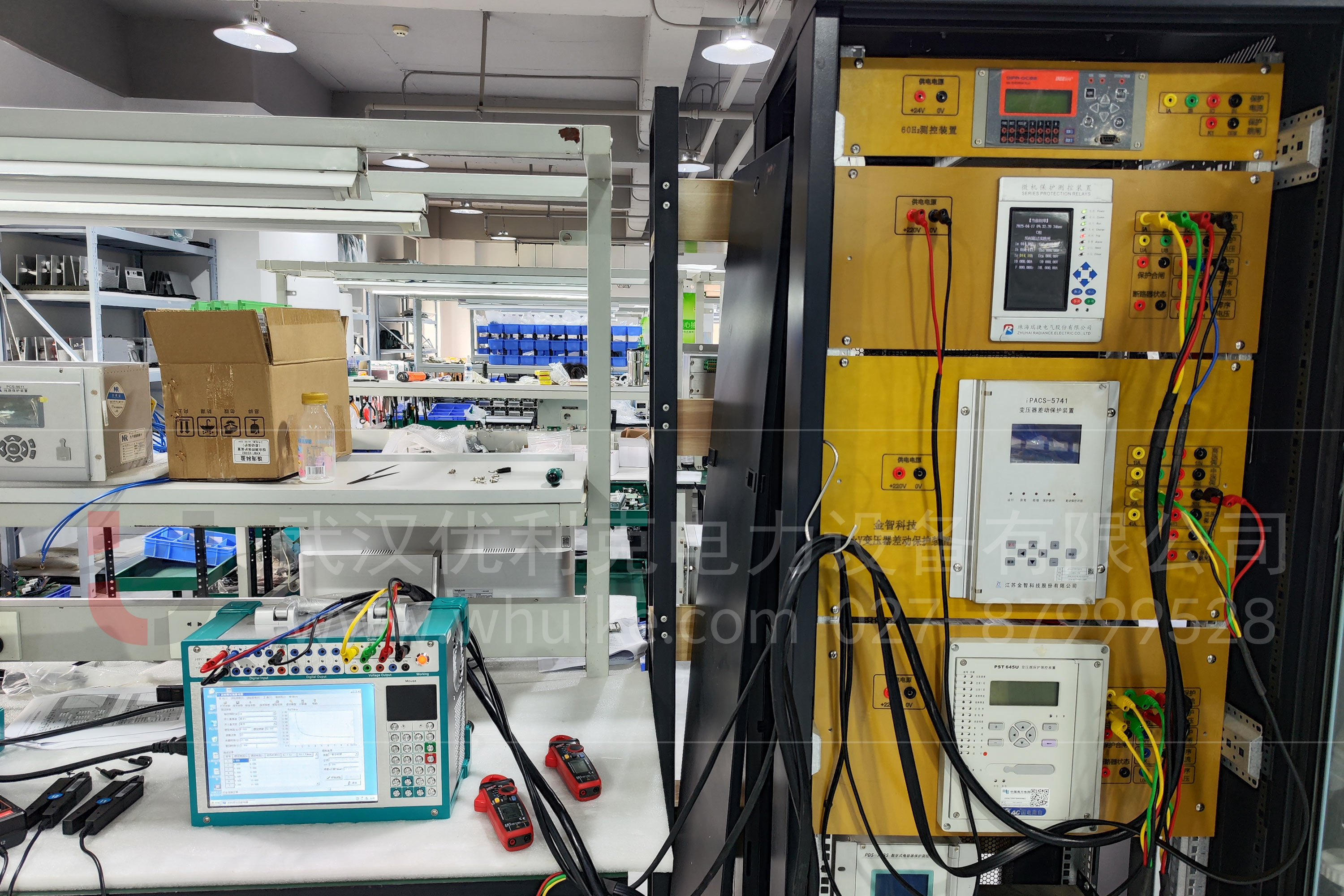

• 一次回路接線：按照試驗要求，將繼電保護測試儀的電流輸出端與被試設備的一次側電流回路正確連接。對于三相設備，要注意接線的相序和極性，確保電流能夠準確地施加到被試設備上。
• 二次回路接線：將被試設備的二次側電流回路與繼電保護測試儀的電流輸入端連接，同時將保護裝置的跳閘出口回路與測試儀的開入量輸入端連接，以便監測保護裝置的動作情況。

參數設置

• 電流參數：根據被試設備的額定電流和反時限過流保護的整定值，在繼電保護測試儀上設置合適的試驗電流值。一般先從較小的電流開始，逐漸增大電流，直到保護裝置動作。
• 時間參數：根據反時限過流保護的特性曲線，設置相應的時間參數。反時限特性通常有多種類型，如標準反時限、非常反時限、極端反時限等，需根據實際情況選擇合適的特性類型，并設置對應的時間常數。

試驗操作

• 施加電流：合上試驗電源，按照設定的電流上升速率，逐漸增大施加到被試設備上的電流。同時，密切觀察繼電保護測試儀上顯示的電流值和時間值，以及被試設備的運行狀態。

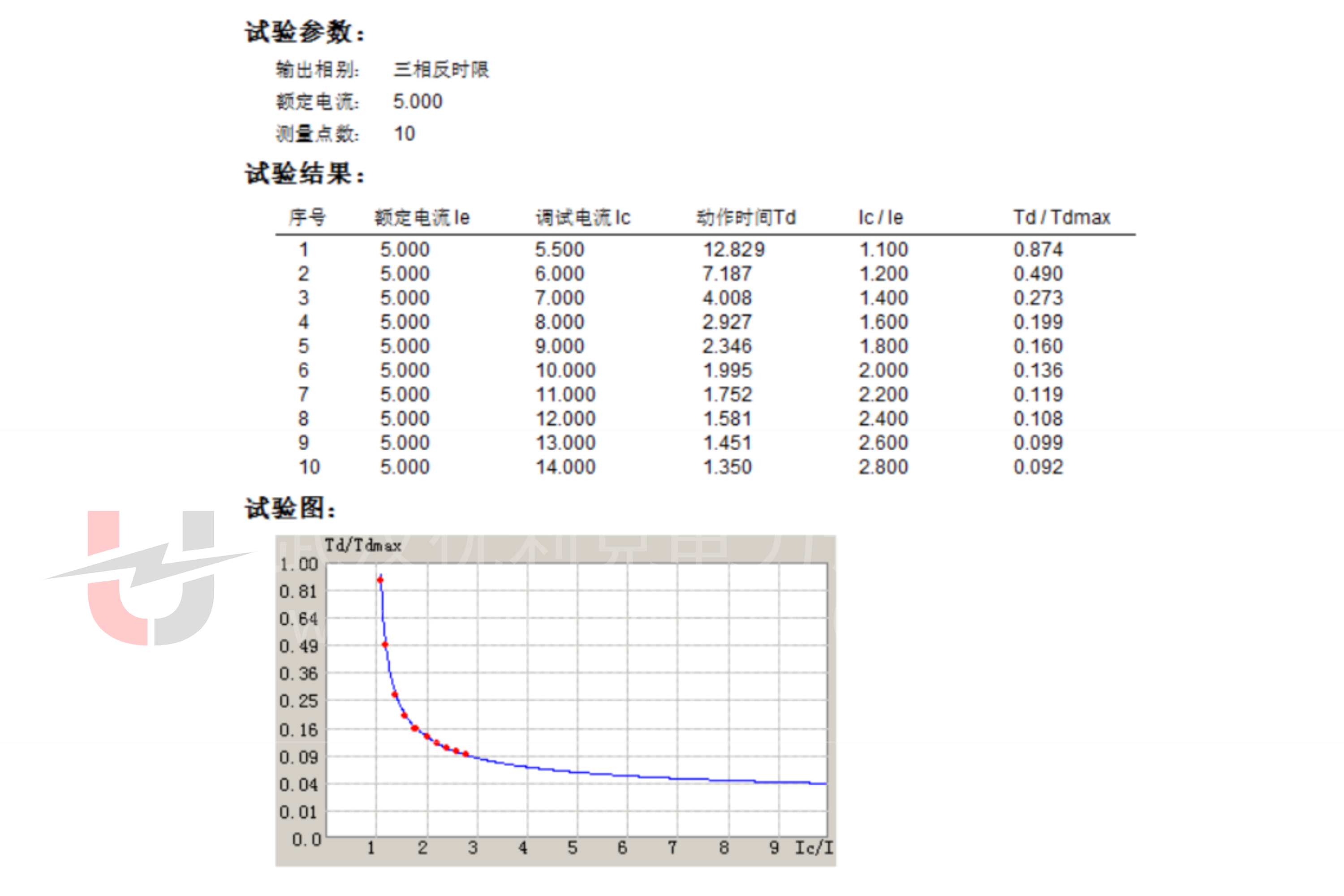

• 記錄數據：當保護裝置動作時，記錄下此時的電流值和動作時間。重復試驗多次，獲取不同電流值下的動作時間，以便繪制反時限過流保護的特性曲線。

試驗后檢查

• 設備檢查：試驗結束后，斷開試驗電源，拆除試驗接線。檢查被試設備和試驗儀器是否有異常發熱、損壞等情況，確保設備安全。
• 數據整理：對試驗過程中記錄的數據進行整理和分析，繪制反時限過流保護的特性曲線，與設備的技術參數和整定值進行對比，判斷保護裝置的性能是否符合要求。

試驗技巧

合理選擇試驗電流范圍：在試驗開始時，應選擇較小的電流進行試探性試驗，以避免過大的電流對設備造成損壞。然后根據保護裝置的動作情況，逐漸調整電流值，直到獲得準確的動作時間數據。一般來說，試驗電流的范圍應覆蓋保護裝置的整定值上下一定的區間，以便全面評估保護裝置的性能。
精確控制電流上升速率：電流上升速率對反時限過流試驗的結果有較大影響。為了獲得準確的動作時間，應根據保護裝置的特性和試驗要求，精確控制電流上升速率。通常，電流上升速率不宜過快，以免保護裝置來不及反應；也不宜過慢，否則會延長試驗時間。一般可選擇每秒上升額定電流的 10% - 20% 左右的速率。

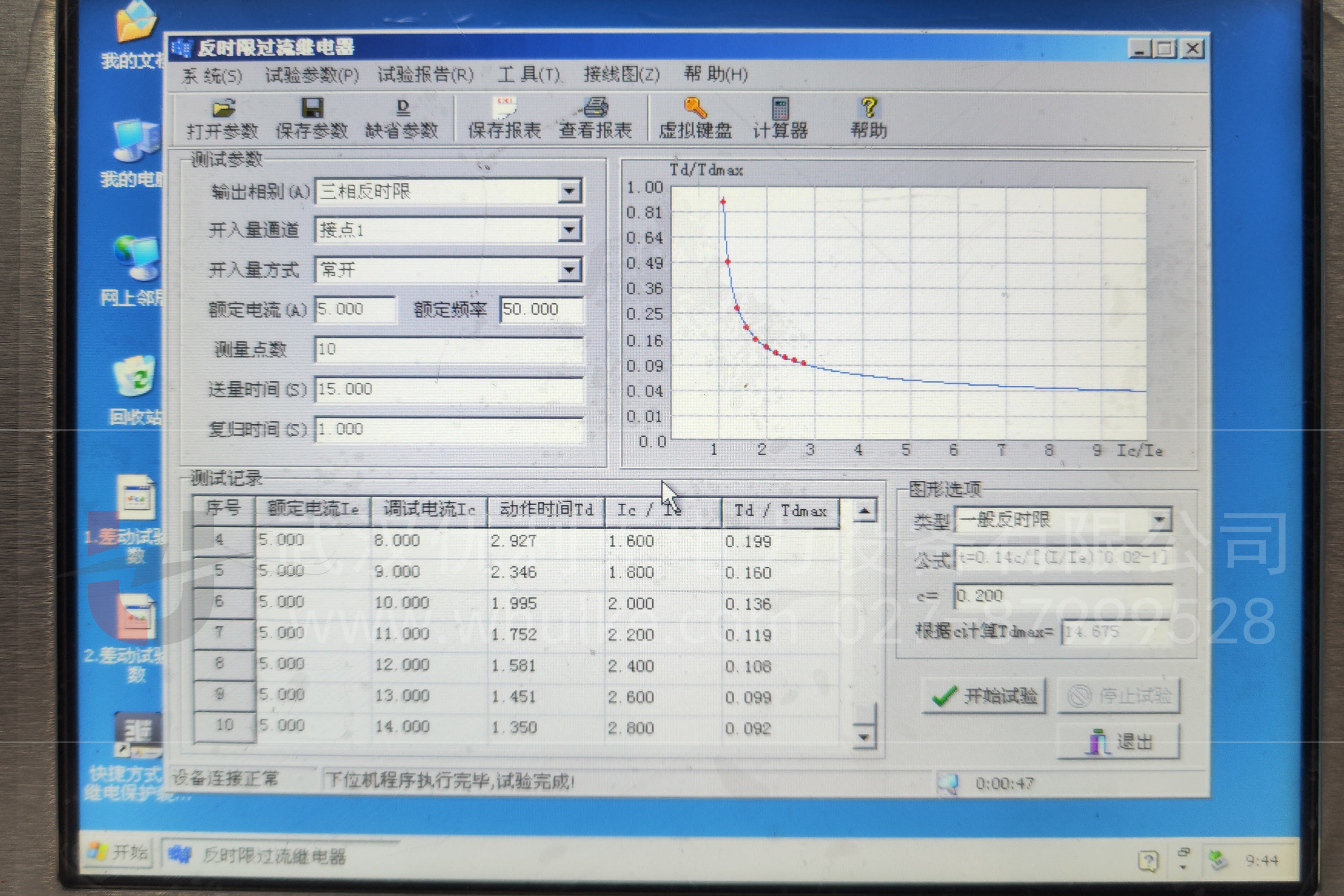

利用測試儀的功能：現代繼電保護測試儀通常具有多種功能，如自動掃描、多組試驗參數設置、數據存儲和分析等。在試驗過程中，應充分利用這些功能，提高試驗效率和準確性。例如，可以設置自動掃描功能，讓測試儀自動按照設定的電流范圍和步長進行試驗，并記錄下相應的數據；利用多組試驗參數設置功能，可以快速切換不同的試驗條件，進行對比試驗。
多次試驗取平均值：由于反時限過流試驗中，保護裝置的動作時間可能存在一定的分散性，因此為了獲得較為準確的結果，應進行多次試驗，并取平均值作為最終的動作時間。一般來說，試驗次數不少于 3 次，且每次試驗之間的誤差應在允許范圍內。

常見問題及應對

保護裝置拒動

• 原因分析：可能是試驗接線錯誤、電流互感器極性接反、保護裝置整定值設置錯誤、保護裝置本身故障等原因?qū)е隆?/li>
• 應對措施：首先檢查試驗接線是否正確，特別是電流互感器的極性和二次回路的連接是否無誤。然后核對保護裝置的整定值，確保其與設備的實際情況相符。如果以上檢查都沒有問題，可以對保護裝置進行檢查和調試，或者更換一臺新的保護裝置進行試驗。

保護裝置誤動

• 原因分析：可能是試驗過程中受到外界干擾，如電磁干擾、電源波動等；也可能是保護裝置的靈敏度設置過高，或者是設備本身存在隱性故障。
• 應對措施：檢查試驗現場是否存在強電磁干擾源，如有必要，可采取屏蔽措施。同時，檢查試驗電源的穩定性，確保其電壓和頻率符合要求。對于保護裝置的靈敏度設置，可以適當調整，使其符合設備的實際運行情況。如果懷疑設備存在隱性故障，可對設備進行進一步的檢查和測試，排除故障后再進行試驗。

動作時間不準確

• 原因分析：可能是電流互感器的誤差較大、繼電保護測試儀的精度不夠、試驗環境溫度變化等原因?qū)е隆?/li>
• 應對措施：對電流互感器進行校驗，確保其精度符合要求。如果繼電保護測試儀的精度不夠，可考慮更換一臺精度更高的測試儀。同時，在試驗過程中，盡量保持試驗環境溫度的穩定，避免溫度變化對保護裝置的動作時間產生影響。如果溫度變化較大，可根據設備的技術資料，對動作時間進行溫度修正。
