在電力系統中，變壓器作為核心設備，其運行狀態直接關系到電力供應的穩定性與安全性。變壓器繞組變形測試儀則是保障變壓器可

靠運行的關鍵檢測設備，通過精準檢測繞組狀態，為電力系統安全筑牢防線。本文將圍繞變壓器繞組變形測試儀的操作方法、故障診

斷及維護要點展開全面解析。

變壓器繞組變形測試儀基礎概述

工作原理

變壓器繞組變形測試儀多基于頻率響應分析（FRA）技術運作。在較高頻率電壓作用下，變壓器每個繞組可看作由線性電阻、電感

（互感）、電容等分布參數構成的無源線性雙口網絡，其內部特性通過傳遞函數 H (jω) 描述。繞組一旦發生變形，內部分布電感、

電容等參數改變，致使等效網絡傳遞函數 H (jω) 的零點和極點變化，進而改變網絡的頻率響應特性。通過向繞組施加一系列不同頻

率的正弦波激勵信號，測量繞組兩端響應信號，獲取幅頻響應特性曲線，對比正常與異常狀態下的曲線，便能判斷繞組是否變形以及

變形程度。


系統構成

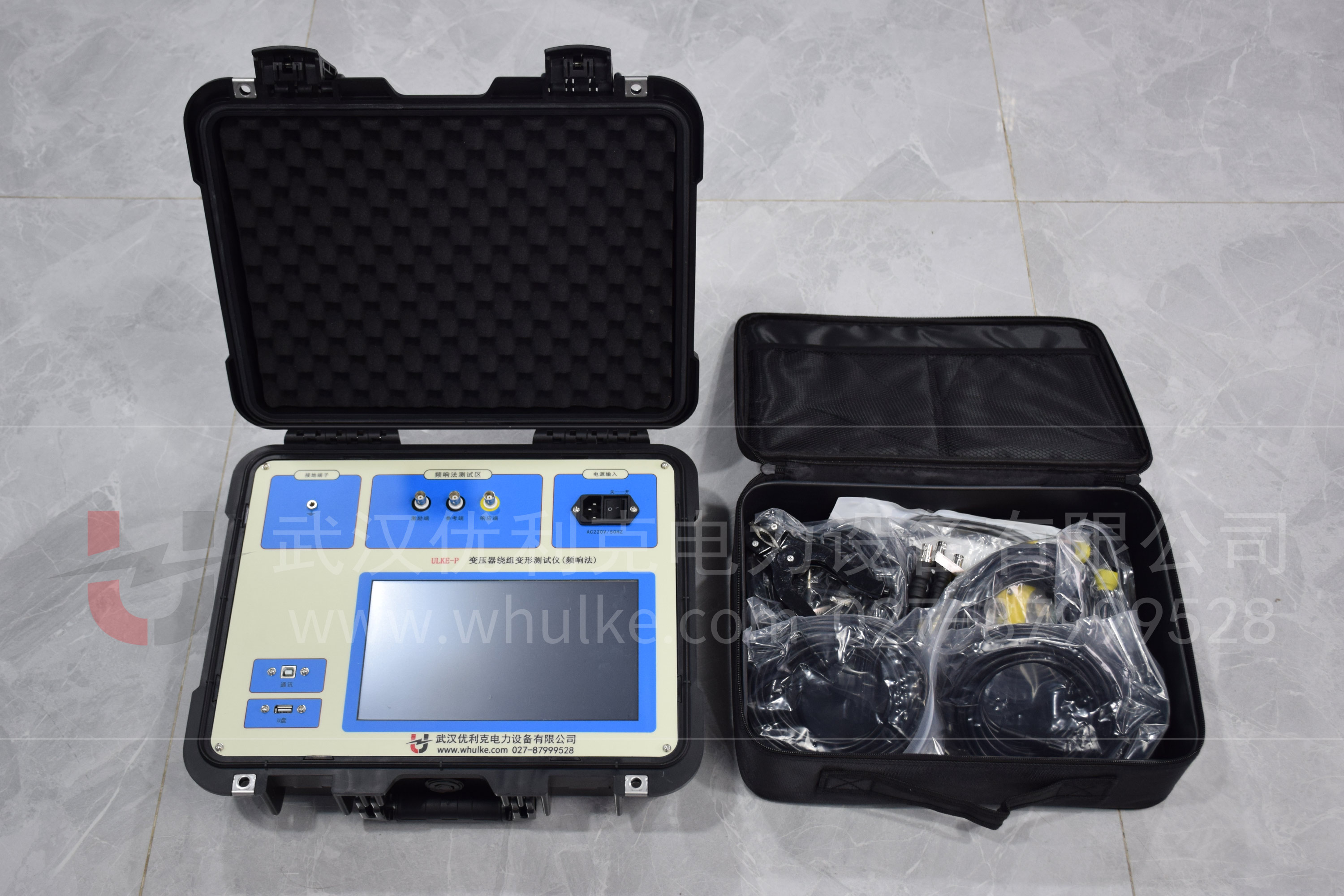

通常，變壓器繞組變形測試儀由測量部分與分析軟件部分組成。測量部分包含信號生成及信號測量模塊，一般由高速單片機控制，負

責產生掃頻激勵信號并采集響應信號。以常見測試儀為例，儀器自帶一個通道 DDS 信號輸出作為掃頻激勵信號，輸出為正弦波，幅

度可軟件調節，最大幅度能達 ±5V，輸出阻抗 50Ω 。同時設有兩個采集通道，一個采集激勵信號，一個采集響應信號，用于計算傳

遞函數。激勵通道測量量程固定為 ±5V，響應通道有 8 檔量程，可在測量中自動調節，最大輸入信號為 ±25V 。分析部分依托筆記

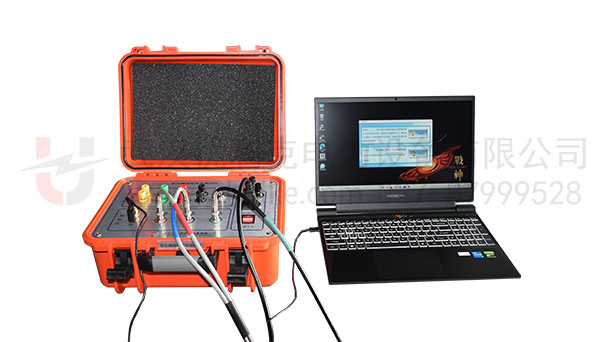

本電腦完成，測量部分與筆記本電腦通過 USB 通用接口或有線、無線以太網連接，即插即用，方便快捷。

規范操作流程

測試前準備

設備檢查：對測試儀外觀進行檢查，查看有無破損、線路外露等情況。確認各連接線纜是否完好，插頭插座無松動、變形。檢查筆記

本電腦與測量部分的連接是否穩固，電池電量是否充足（若為電池供電設備）。同時，確保測試儀各項功能按鍵正常，顯示屏顯示清

晰無異常。

資料收集與記錄：收集被試變壓器的銘牌數據，包括額定容量、電壓等級、繞組接線方式等。詳細記錄變壓器的運行工況，如是否經

歷過短路故障、運輸過程有無碰撞等。記錄當前變壓器分接開關位置，這些信息對后續測試結果分析至關重要。

現場環境檢查：檢查測試現場有無強電磁場干擾源，如大型電機、電焊機等設備運行。避免在潮濕、高溫或有腐蝕性氣體的環境下測

試。確保測試現場通風良好，為測試儀及操作人員提供適宜環境。同時，檢查變壓器接地狀況，必須保證接地良好，套管引線應全部

解開，防止測試過程中出現意外。

接線操作

繞組接線：依據變壓器繞組接線組別與測試要求，選擇合適接線方式。以常見三相變壓器為例，對于 Y 接法繞組，若從高壓側 A 相

繞組測試，將測試儀激勵端通過輸入電阻（內阻）連接到 A 相繞組首端，首端電壓信號接入測試儀輸入端，A 相繞組末端電壓信號

接入響應端。對于角接繞組，如 AB 相測試，激勵端接 A 相首端，輸入端接 A 相首端，響應端接 B 相首端。接線務必牢固可靠，防

止接觸不良影響測試信號傳輸。不同廠家測試儀接線端口標識可能有差異，操作時需嚴格參照設備說明書。

接地連接：將測試儀 “接地” 端、被試變壓器外殼和鐵芯可靠連接并接地，形成良好接地回路，有效消除干擾信號，保障測試結果

準確性與人員設備安全。接地導線應選用足夠截面積的銅質導線，確保接地電阻符合要求。

測試參數設置

打開筆記本電腦中的測試分析軟件，與測試儀完成連接。在軟件界面中，依據被試變壓器參數設置測試參數。

掃描方式選擇：測試儀一般具備線性掃頻測量和分段掃頻測量雙測量系統。線性掃描分布掃頻測量范圍通常為 1kHz - 2MHz，有

2000 掃頻點，分辨率 1kHz ；分段掃頻測量分布掃頻測量范圍在 0.5kHz - 1MHz，同樣 2000 掃頻點，且在不同頻段有不同分辨

率，如 0.5kHz - 10kHz 分辨率為 0.02kHz，10kHz - 100kHz 分辨率為 0.2kHz 等。根據實際測試需求與經驗選擇合適掃描方式，

對初次測試或繞組情況不明的變壓器，可先用線性掃頻獲取整體概況，再用分段掃頻對重點頻段精細分析。

頻率范圍設定：合理設置掃頻起始與終止頻率。一般情況下，掃頻測量范圍為 1kHz - 1MHz 可滿足多數變壓器繞組變形檢測。但對

于特殊變壓器或關注特定頻段響應時，需針對性調整頻率范圍。如懷疑繞組在低頻段有變形，可適當降低起始頻率；若關注高頻特

性，提高終止頻率。

其他參數調整：設置測量點數，較多測量點數可獲取更詳細頻率響應曲線，但會增加測試時間。同時，根據信號強度調整響應通道增

益，確保采集信號在合適量程內，避免信號失真或溢出。

數據采集與測試執行

完成參數設置后，在軟件界面點擊 “開始測試”。測試儀自動生成掃頻激勵信號，施加到被試繞組，同時采集繞組兩端響應信號，

計算并記錄不同頻率下的幅頻響應數據。測試過程中，密切關注軟件界面顯示的測試進度、信號波形及相關參數。若發現信號異常波

動、測試中斷等情況，立即停止測試，排查問題。通常，每相測量所需時間小于 60 秒，對一臺高、中、低繞組的電力變壓器進行繞

組變形測量，總耗時不超過 10 分鐘。期間，接線人員可在確保安全前提下，任意布放信號輸入輸出引線，對測量結果無明顯影響，

可減輕勞動強度 。

數據處理與報告生成

數據存儲與備份：測試完成后，軟件自動將采集到的數據存儲在指定目錄，建議及時將數據備份至外部存儲設備，如移動硬盤，防止

數據丟失。數據文件一般以 ASCII 碼形式存放，方便后續用其他軟件讀取分析。

數據分析與對比：利用軟件自帶分析工具，對測試數據進行處理?？蛇M行橫向比較，即對比三相繞組間幅頻響應特性，正常情況下三

相曲線應具有相似性；也可進行縱向比較，將當前測試數據與變壓器原始數據（若有）或同類型正常變壓器數據對比。通過對比曲線

的幅值差異、諧振頻點偏移等情況，判斷繞組是否變形及變形程度。如三相繞組相間差值大于 3.5dB，需引起注意，進一步與原始測

試結果比較，若明顯變大（大于 3.5dB），可判定發生繞組變形 。

報告生成：軟件具備報告生成功能，可自動生成包含測試數據、分析結果、變壓器參數、測試環境等信息的電子文檔（如 WORD 格

式）。報告中應明確給出繞組是否變形結論，若變形，描述變形程度與位置推測等內容。根據需要，可對報告進行編輯、打印，為變

壓器維護檢修提供依據 。

常見故障診斷

測試信號異常

無信號輸出或信號微弱：可能原因一是激勵信號發生器故障，如內部元件損壞、供電異常?？墒褂檬静ㄆ鳈z查激勵信號發生器輸出

端，若沒有正常正弦波信號輸出，需聯系廠家維修或更換相關部件。二是接線問題，檢查各連接線纜是否松動、斷路，接線端子是否

接觸良好，重新插拔連接線纜，確保連接牢固。三是變壓器繞組開路或短路，使用萬用表等工具測量繞組直流電阻，與標準值對比，

判斷繞組是否存在故障。

信號失真：原因可能是測試儀抗干擾能力差，受現場強電磁場干擾?？赏ㄟ^遠離干擾源、使用屏蔽線纜、加強設備接地等措施改善。

也可能是采集通道故障，如 A/D 轉換器損壞、前置放大器故障等，需專業人員對采集通道進行檢修、更換損壞元件 。

數據異常

幅頻響應曲線異常：若曲線出現不規則波動、諧振峰缺失或增多等情況。一方面，可能是測試參數設置不合理，重新檢查并調整掃描

方式、頻率范圍、測量點數等參數后再次測試。另一方面，繞組可能存在嚴重變形、匝間短路、斷股等故障，需結合其他試驗方法，

如低電壓阻抗測試、繞組直流電阻測試等，綜合判斷繞組狀況 。

數據重復性差：多次測試同一繞組，數據差異較大?？赡苁菧y試過程中接線不穩定，每次測試時接觸電阻不同，重新檢查接線并確保

每次接線一致。環境因素也可能影響，如溫度、濕度變化，盡量保持測試環境穩定，對剛退出運行的變壓器，測量前充分散熱降溫，

并在測試過程中保持溫度恒定 。

軟件故障

軟件無法啟動或運行卡頓：可能是電腦系統與測試軟件不兼容，升級電腦操作系統或更換兼容系統。軟件文件損壞也可能導致，重新

安裝測試軟件。此外，電腦硬件配置不足，如內存過小、硬盤空間不足等，可清理電腦垃圾文件、擴充內存或更換大容量硬盤 。


數據顯示錯誤或分析功能異常：若軟件界面數據顯示亂碼、分析結果錯誤等，檢查軟件版本是否為最新，若不是，及時更新軟件。可

能存在軟件漏洞，聯系軟件開發商獲取補丁程序修復 。


維護保養要點

日常維護

每次使用后，關閉測試儀與筆記本電腦電源，清理設備表面灰塵、污漬，保持設備清潔。檢查連接線纜是否有破損、老化跡象，若有

及時更換。定期對測試儀電池進行充放電維護（若有電池），延長電池使用壽命。

定期校準

為保證測試結果準確性，定期對變壓器繞組變形測試儀進行校準，校準周期一般為一年。使用標準信號源和標準變壓器繞組模型，按

照校準規程對測試儀的信號輸出、采集精度、頻率響應等指標進行校準。校準過程中，記錄校準數據，若發現儀器偏差超出允許范

圍，及時調整或維修 。

存放環境要求

測試儀長期不使用時，應存放在干燥、通風、溫度適宜（一般為 0℃ - 40℃）的環境中，避免陽光直射、潮濕、高溫或有腐蝕性氣體

的場所。將測試儀及附件放入專用包裝箱，做好防護措施，防止運輸、存放過程中受到碰撞、擠壓損壞 。

變壓器繞組變形測試儀的正確操作與有效維護，對準確判斷變壓器繞組狀態意義重大。電力工作者需熟練掌握操作與故障診斷技能，

保障測試儀穩定可靠運行，及時發現變壓器潛在隱患，為電力系統安全穩定運行提供有力支撐。
