在電力系統中，確保電氣設備的可靠運行至關重要?；芈冯娮柙囼?yàn)作為一項關鍵的檢測手段，對于評估電氣連接的質量和設備的性能

有著不可替代的作用。今天，我們就來深入探討一下回路電阻試驗的接線要求及注意事項。?

一、接線要求?

1. 測試線的選擇與連接?

測試線是連接試驗設備與被試回路的橋梁，其質量直接影響測量結果的準確性。應選用具有足夠截面積且電阻值極低的導線，一般建

議使用多股銅芯軟線。這樣的導線能有效降低自身電阻對測量結果的干擾。在連接時，務必確保測試線與試驗設備以及被試回路的連

接點緊密可靠，避免出現松動或接觸不良的情況。連接點處要清理干凈，去除氧化層和污垢，必要時可涂抹適量的導電膏，以增強接

觸效果。?

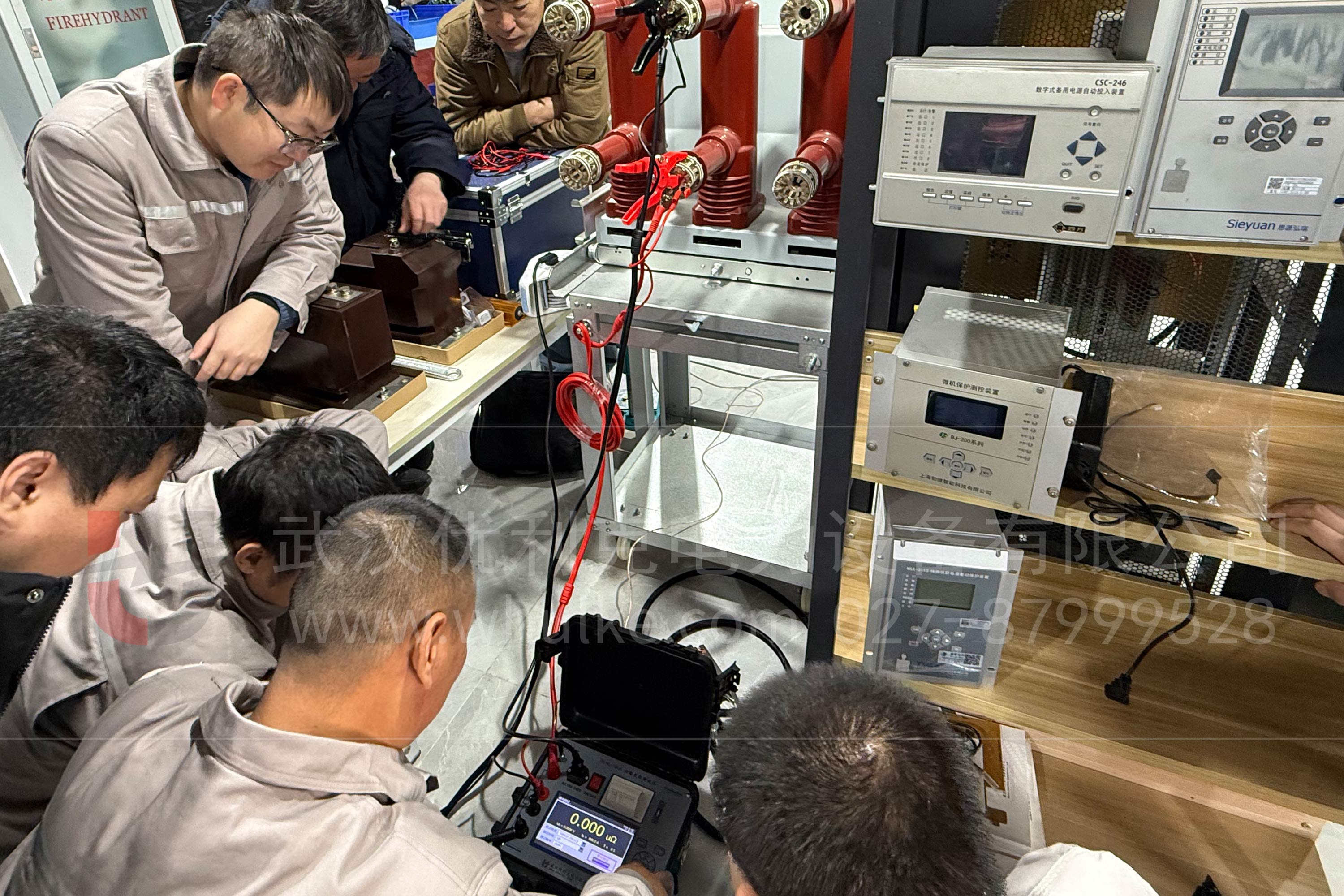

2. 電流線與電壓線的正確接法?

在回路電阻試驗中，通常采用四端子法進行測量，這就涉及到電流線和電壓線的正確連接。電流線應連接在被試回路的外側，用于提

供測試電流；電壓線則連接在被試回路的內側，靠近被測部位，用于測量電壓降。這種接法能有效消除測試線電阻和接觸電阻對測量

結果的影響，保證測量的精準度。要注意電流線和電壓線不能接反，否則會導致測量結果出現極大偏差。?

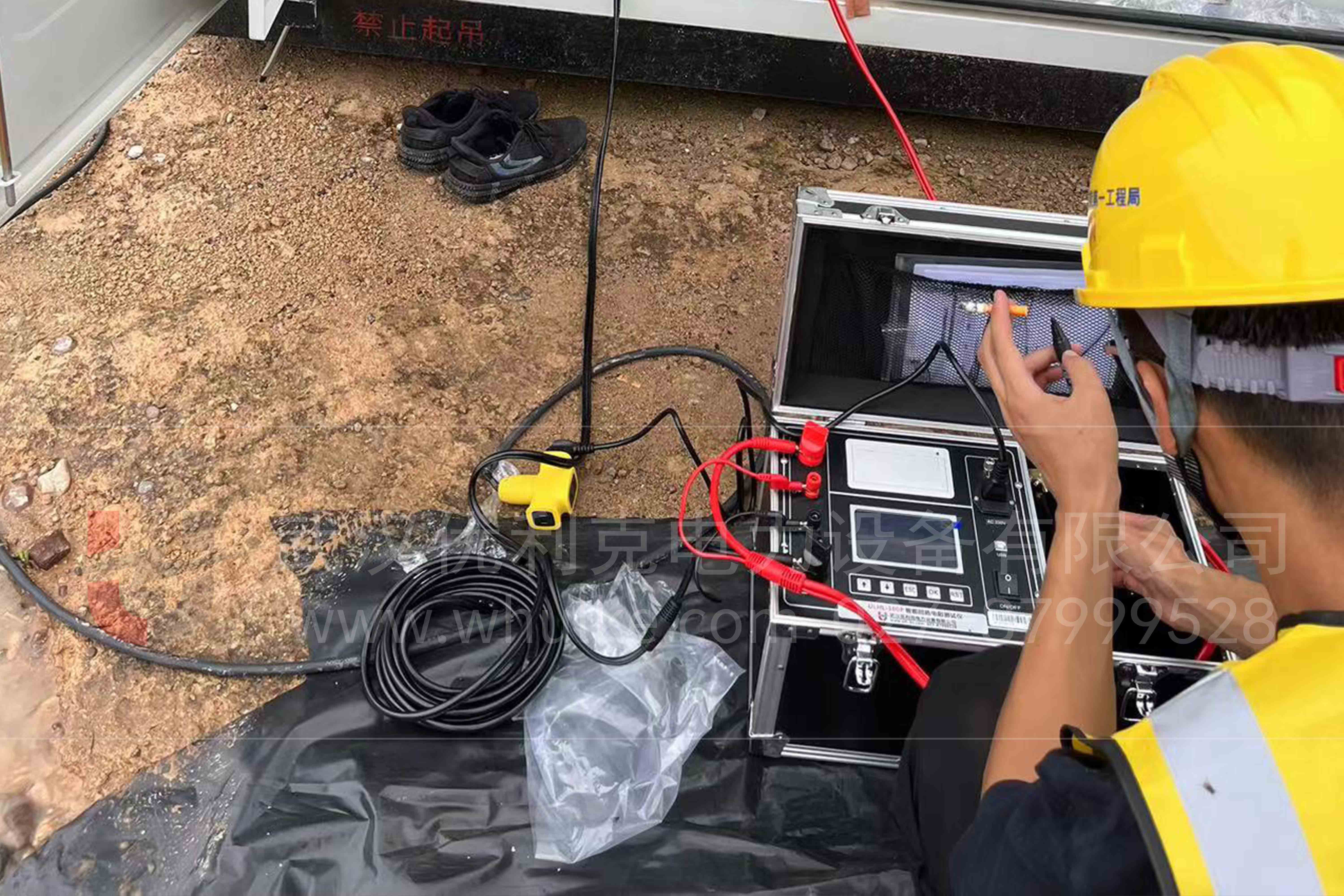

3. 試驗設備的合理布置?

試驗設備應放置在平穩、干燥且通風良好的位置，避免受到振動、潮濕和強電磁場的干擾。設備的接地端必須可靠接地，接地電阻要

符合相關標準要求，一般不超過 4Ω。良好的接地不僅能保障試驗人員的人身安全，還能提高測量的穩定性和準確性。同時，試驗設

備與被試回路之間的距離要適中，既方便操作，又能減少測試線過長帶來的電阻損耗。?

二、注意事項?

1. 安全第一?

安全始終是電力試驗的首要原則。在進行回路電阻試驗前，必須確保被試設備已完全停電，并采取可靠的驗電和接地措施。要嚴格遵

守停電、驗電、掛接地線等操作流程，防止誤送電導致觸電事故發生。試驗人員應穿戴好絕緣手套、絕緣鞋等防護用品，在試驗現場

設置明顯的警示標識，嚴禁無關人員靠近。?

2. 設備檢查與校準?

在試驗前，要對試驗設備進行全面檢查，確保設備無損壞、儀表指示正常。同時，要對設備進行校準，使用標準電阻對測試儀器進行

校驗，保證測量結果的準確性。定期對試驗設備進行維護保養，及時更換老化、損壞的部件，確保設備始終處于良好的工作狀態。?

3. 環境因素的影響?

環境因素對回路電阻試驗結果也有一定影響。盡量選擇在溫度和濕度適宜的環境下進行試驗，一般溫度應在 5℃ - 35℃之間，相對濕

度不超過 80%。溫度過低可能導致測試線變硬、接觸不良，溫度過高則可能影響設備的性能；濕度過大容易造成絕緣性能下降，引

發測量誤差。此外，要避免在有強電磁場干擾的環境中進行試驗，如靠近大型變壓器、高壓輸電線路等場所。?

4. 多次測量與數據記錄?

為了提高測量結果的可靠性，應進行多次測量，一般建議測量 3 - 5 次，并取平均值作為最終結果。在每次測量過程中，要保持試驗

條件的一致性，包括測試電流的大小、測試時間等。同時，要認真記錄每次測量的數據，包括測量值、試驗時間、環境溫度和濕度等

信息，以便后續對數據進行分析和比較。如果測量結果出現異常波動，要及時查找原因，排除故障后重新進行試驗。?

回路電阻試驗雖然看似簡單，但其中的接線要求和注意事項卻不容忽視。只有嚴格按照規范進行操作，才能獲得準確可靠的測量結

果，為電力設備的安全穩定運行提供有力保障。希望今天的分享能對大家有所幫助，讓我們共同為電力事業的發展貢獻一份力量。?
