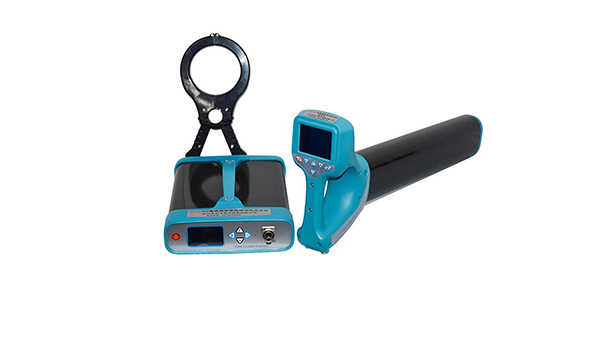

電纜路徑管線探測儀的技術參數

　　1發射機

　　·輸出頻率：982Hz、9.82kHz、83.1 kHz;

　　·傳感器：采用特制的錳鋅鐵氧體材料，結合特殊線圈繞制方法制成，雙向抑制磁飽和。

　　·可選三種模式：直連模式、夾鉗模式、感應模式;

　　·配備專用模式連接裝置，實現模式自動識別;

　　·輸出功率：可調三檔功率;

　　·帶電：無需停電，有感應模式和夾鉗兩種模式工作;

　　·液晶顯示：顯示電池電量、工作模式、輸出頻率、輸出功率。

　　·電源：采用干電池供電，持續工作時間不小于8h;

　　·電池類型：8節1號干電池。

　　2接收機

　　·可測頻率：50Hz、982Hz、9.82kHz、83.1 kHz;

　　·自動識別外接附件;

　　·測試模式：峰值箭頭模式、峰值模式、谷值模式;

　　·增益調節：可手動調節增益;

　　·最大測深可達8米;

　　·液晶顯示：3.5寸彩色，顯示信號強度、羅盤指示、電池電量、工作模式等信息;

　　·走向定位：具有羅盤指示功能，能夠準確指示目標電纜的走向趨勢;

　　·測深：具有深度測量功能，能夠測量出目標電纜的埋深;

　　·電纜識別：配合聽診器使用，具有帶電電纜識別功能;

　　·電源：采用干電池，持續工作時間不小于8h;

　　·電池類型：4節5號干電池。

　　使用注意事項

　　·電纜路徑管線探測儀利用地下管線耦合的電磁場信號來定位管線，并給出深度和電流值讀數，從而實現管線路徑探測功能。在大多數情況下，管線上的電磁場信號足以使管線儀正確地探測地下管線的準確位置、深度和電流。

　　請注意：某些特殊場合的干擾因素可能會使目標管線上的電磁場信號發生畸變，從而導致探測數據出現偏差乃至錯誤。

　　·在探測過程中請按照在培訓中所掌握的正確操作方法，分析接收機顯示的數據。

　　請注意：管線儀探測的深度是指電磁場中心的深度，也就是管線的中心埋深。
