試驗?zāi)康模?/p>

　　絕緣電阻的測量是檢查電纜絕緣最簡單的方法。通過測量可以檢查出電纜絕緣受潮老化缺陷，還可以判別出電纜在耐壓試驗時所暴露出的絕緣缺陷。同時，絕緣電阻合格是開展電力電纜現場交接交流耐壓試驗以及線路參數測試的一個先決條件。當電纜主絕緣中存在部分受潮、全部受潮或留有擊穿痕跡時，絕緣電阻的變化取決于這些缺陷是否貫穿于兩級之間。如缺陷貫穿兩級之間，絕緣電阻會有靈敏的反映。如只發生局部缺陷，電極間仍保持著部分良好絕緣，絕緣電阻將很少降低，甚至不發生變化。因此，絕緣電阻只能有效地檢測出整體受潮和貫穿性的缺陷。

　　試驗接線：

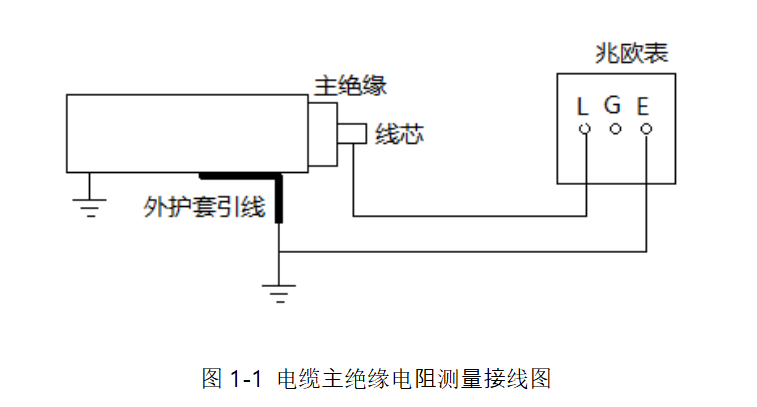

　　電纜主絕緣電阻測量接線圖如下圖1-1所示：

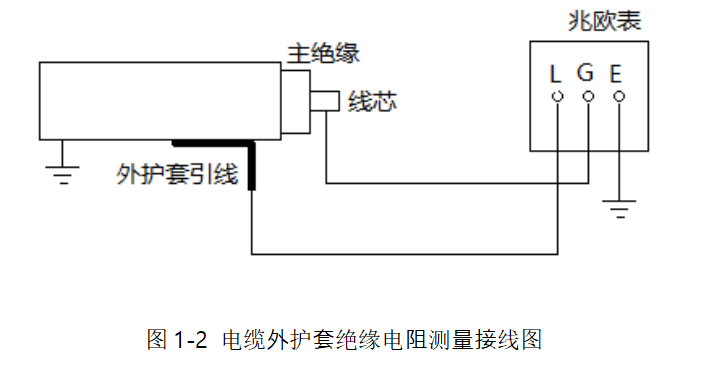

　　電纜外護套絕緣電阻測量接線圖如下圖1-2所示：

　　試驗步驟：

　　(1)試驗前兆歐表的檢查：

　　試驗前對兆歐表本身進行檢查，將兆歐表水平放穩。

　　1) 手搖式兆歐表在低速旋轉時或者電動兆歐表接通后，用導線瞬時短接L和E端子，其指示應為零。

　　2) 開路時，接通電源或兆歐表達到額定轉速時，其指示應指正無窮。

　　3) 斷開電源，將兆歐表的接地端與被試品的地線連接。

　　4) 兆歐表的高壓端接上屏蔽連接線，連接線的另一端懸空，再次接通電源或驅動兆歐表，兆歐表的指示應無明顯差異。

　　(2)電纜主絕緣絕緣電阻測量接線：

　　1) 接地線接至兆歐表的“E”端。

　　2) 外護套外表面半導體(石墨)層接地，沒有的可利用土壤或注水等措施接地。

　　3) 金屬外套、屏蔽層、鎧裝引出線端接地。

　　4) 纜芯引線端子應接兆歐表的“L”端，接完后將放電棒取下。

　　5) 檢查接線正確，工作人員與施加電壓部位保持足夠的安全距離，操作人員得到工作負責人許可后，開始測量。

　　6) 打開電源開關，根據被試品電壓等級選擇表記電壓量程，開始測量。

　　7) 測試數據穩定，停止測量，讀取并記錄60S時測得的絕緣電阻。

　　8) 放電完畢，首先斷開儀器總電源。

　　9) 用放電棒將高壓端充分放電后，拆除高壓測試線。

　　10) 拆除儀器端高壓線，最后拆除儀器接地線，結束試驗。

　　(3)電纜外護套絕緣電阻測量接線：

　　1) 接地線接至兆歐表的“E”端。

　　2) 外護套外表面半導體(石墨)層接地，沒有的可利用土壤或注水等措施接地。

　　3) 兆歐表的“L”端應接金屬外套、屏蔽層、鎧裝引出線端。

　　4) 纜芯引線端子應接兆歐表的“G”端。

　　5) 檢查接線正確，工作人員與施加電壓部位保持足夠的安全距離，操作人員得到工作負責人許可后，開始測量。

　　6) 打開電源開關，根據被試品電壓等級選擇表記電壓量程，開始測量。

　　7) 測試數據穩定，停止測量，讀取并記錄60S時測得的絕緣電阻。

　　8) 測試儀放電完畢后關機。

　　9) 用同樣的方法測量其余兩相并填寫試驗數據。

　　試驗標準：

　　絕緣電阻與上次相比不應有顯著下降，否則應做進一步分析，必要時進行診斷性試驗。耐壓試驗前后，絕緣電阻測量應無明顯變化;

　　橡塑電纜外護套、內襯層的絕緣電阻不低于0.5MΩ/km

　　試驗注意事項：

　　1) 在測量電纜絕緣電阻時必須進行感應電壓的測量，當電纜線路感應電壓超過兆歐表輸出電壓時，應選用輸出電壓等級更高的兆歐表

　　2) 在測量過程必須保證通訊的暢通，對側配合的試驗人員必須聽從試驗負責人指揮，并不準任何人靠近。

　　3) 絕緣電阻測試過程中應有明顯充電現象，

　　4) 電纜電容量大，充電時間較長，測量時必須給予足夠的充電時間，待兆歐表指針完全穩定后方可讀數。

　　5) 對于絕緣不是很好的測量線，“L”端引線和“E”端引線不要靠在一起。不得使用雙絞線，如引線必須經過其他支持物和被試電纜芯連接時，支持物必須絕緣良好，否則影響測量結果。

　　6) 注意兆歐表本身絕緣不良的影響，必要時將兆歐表放在絕緣墊上。有的兆歐表本身有漏電時，試驗者應站在絕緣墊上以保證安全。

　　7) 絕緣電阻測量一般在周圍空氣溫度不低于5℃時進行。

　　試驗周期：

　　主絕緣絕緣電阻的基準周期為3年，外護套及內襯層絕緣電阻的基準周期也為3年。
