產品特點

電力電纜敷設環境極其復雜，電纜故障的精確定點在整個故障測試過程中最為關鍵。在當今技術條件下，對電力電纜故障的測距已經有了較好的解決方案，但是再準確的測距，由于敷設的原因和環境影響，也只能測定一個大概范圍，無法精確定點，導致勞動強度大，盲目性很大，效率低。

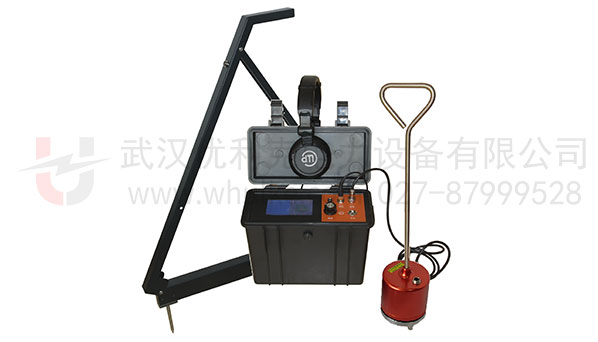

綜上情況，我公司根據新研究成果而開發了集多種定點方法、具有高抗干擾性、高靈敏度的該電纜故障精確定點產品。本產品設置聲磁同步定點和跨步電壓定點兩種模式，采用高性能的數字濾波電路和低噪聲設計相結合，聲磁同步和跨步電壓兩種方法相互比較和驗證，更能保證定點的精確性和高效性。同時可根據環境的限制，選擇多途徑進行測試；具有一鍵閉音功能和直觀的人機界面；超高的抗干擾能力和多種濾波頻帶，對各類電纜故障可精確、迅速地進行定點。

性能與特征

1.    采用了高亮度的4.3寸OLED彩色液晶，不受強光環境影響，使得顯示界面更加清晰
2.    采用可編程的脈沖編碼鍵盤，操作智能、便捷
3.    采用4種濾波頻帶：低頻帶、中頻帶、高頻帶和全頻帶，適時選擇
4.    采用數字濾波技術處理音頻信號，特征頻帶更明顯、濾波性能更佳
5.    故障距離采用數字方式顯示，最大25m范圍內可顯示故障距離
6.    具有單次和連續模式，可根據實際情況選擇，對波形進行仔細分析及整體上周期分析
7.    音頻信號波形實時顯示，可通過觀察重復性的波形特征及距離軸大致觀察故障點距離，操作者觀察波形不易疲勞，同時在單次模式下可對15m內音頻波形進行細致分析，支持翻頁顯示
8.    在聲磁定點模式中具有單次和連續模式，可根據實際情況選擇，對波形進行仔細分析及整體上周期分析

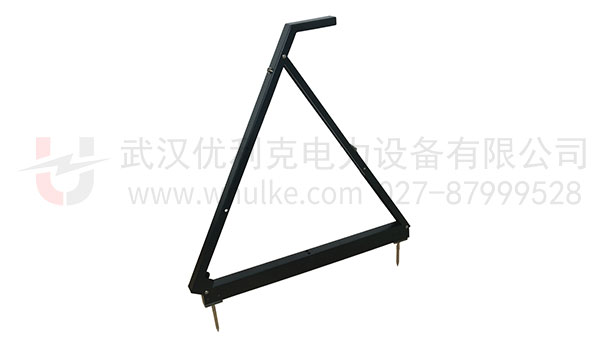

9.    跨步電壓模式采用波形連續、實時顯示，有助于對連續性信號分析及突變信號分辨，便于準確定點
10.    跨步電壓信號顯示不限幅，對測試過程中大信號自動衰減，共20個檔位調整信號強度，確保數據波形的易判
11.    具有閉音功能，確保操作者在移動探頭時較強噪音對人耳的傷害

技術參數

工作模式	聲磁定點模式、跨步電壓模式
工作方法	聲磁同步法、跨步電壓法、聲測法、磁場巡測法
顯示方式	4.3寸高亮OLED顯示器，分辨率為480*272
故障距離	最大檢測距離范圍為25m
操作方式	一鍵式可編程的脈沖編碼按鍵操作
數據處理	音頻波形顯示、跨步電壓波形顯示、故障距離數字顯示
頻率范圍	100Hz～1500Hz 低通：100Hz～400Hz 帶通：150Hz～600Hz 高通：200Hz～1500Hz
音頻測試精度	10cm
故障距離顯示	≤25m
跨步電壓靈敏度	0.1mV
電磁強度顯示	矩形條顯示，數字顯示，最大值顯示
信號增益	音頻增益＞110dB，跨步電壓多檔位調節
隔離干擾	DC，50Hz
供電方式	內置電池供電
工作時長	＞7h
具有自動檢測脈沖信號功能 84dB最大音量限制  具有閉音功能
