產品簡介

ULDL-9002多次脈沖電纜故障測試系統是我公司在電力工業快速進步的契機下，根據行業發展和市場需求，研發生產的電力電纜故障測試專用系統設備。其主要用于電力電纜開路、短路、接地、低阻、高阻閃絡性及高阻泄漏性故障的測試，以及同軸通信電纜和市話電纜的開路、短路故障的精確測試；還可以電波測速、測定線纜長度等，并可建立電纜檔案以便日常維護管理。該系統主要包含：ULCD750電力電纜故障測距儀、ULCD-7505 多次脈沖耦合器、ULPD4950數字式地下管線探測儀（電纜路徑及識別儀）、ULCD-850智能電力電纜故障定點儀、ULCD-650 高壓信號發生器五部分。

性能與特征

1.    用于35kV及以下不同等級、不同截面、不同介質及各種材質的電力電纜的各類故障，包括：開路、短路、低阻、高阻泄漏、高阻閃絡性故障。
2.    可配合高壓設備實現傳統電纜故障測試的低壓脈沖法、沖擊閃絡法、三次脈沖法、八次脈沖法、速度測量法。
3.    全局波形和局部波形同步顯示，便于整體分析和細節調整。
4.    任何高阻故障均呈現最簡單的類似低壓脈沖短路故障波形特征，極易判讀。
5.    內置電源供電，在無電源環境中均可長時間使用。
6.    體積小、重量輕、使用方便，檢測故障成功率和測試精度高。
7.    在任何環境下性能穩定，不死機，信號采集高壓保護措施安全。

技術參數

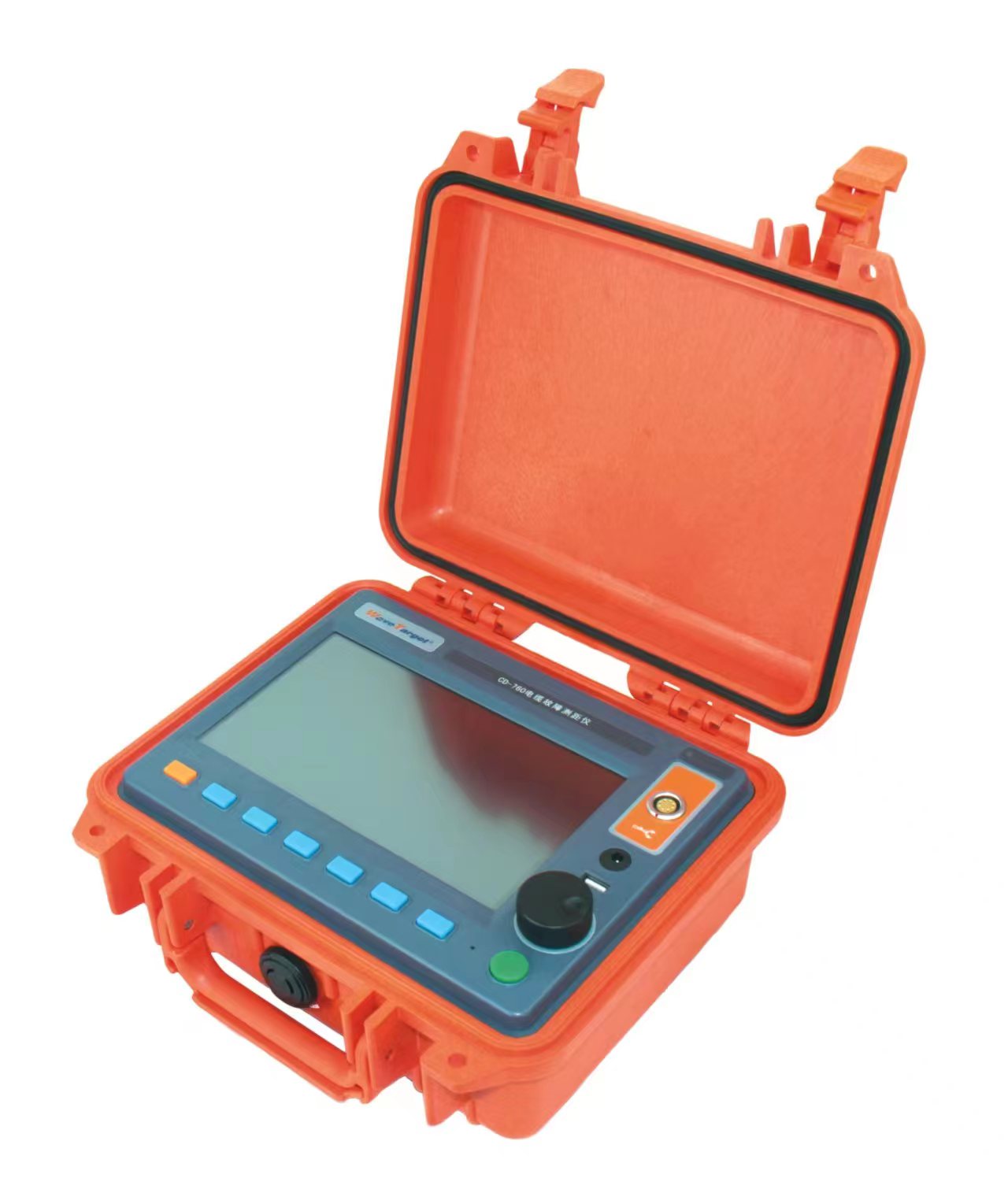

ULCD750 電力電纜故障測距儀		工作模式：低壓脈沖、脈沖電流、多次脈沖
		信號增益調節范圍：70dB
		低壓脈沖發射電壓：32V
		最高分辨率：0.4m
		最大采樣頻率：200MHz實時采樣
		最大測距范圍：100km
		測距盲區：2m
ULCD-7505 多次脈沖耦合器		測試脈沖電壓：300V（P－P）
		允許輸入沖擊電壓：小于35kV
		允許輸入沖擊能量：小于2000J

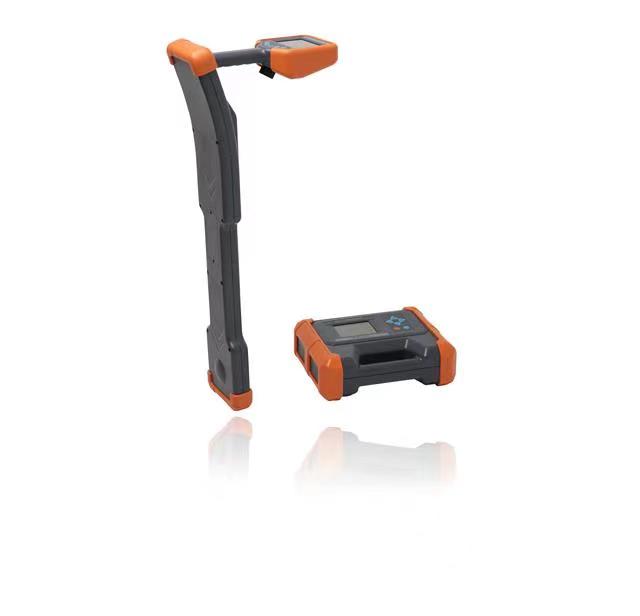

ULPD4950 數字式地下管線探測儀（電纜路徑及識別儀）		發射機
		輸出方式：直連輸出、輻射感應、卡鉗耦合（選配）、查障升壓器（選配）
		輸出頻率：640Hz、1280Hz、8kHz、33kHz、82kHz、197kHz
		輸出功率：最大10W，10檔可調，全自動實時阻抗匹配
		直連輸出電壓：最高150Vpp
		接收機
		輸入方式：內置接收線圈、柔性卡鉗(選配)、聽診器(選配)、查障A字架(選配)
		接收頻率： 主動探測頻率：640Hz、1280Hz、8kHz、33kHz、82kHz、197kHz 工頻被動探測頻率：50Hz/60Hz和250Hz/300Hz(用戶可配置) 射頻被動探測頻段：中心頻率分別為10kHz、33kHz、82kHz
		電纜鑒別模式：柔性卡鉗(選配)智能鑒別和電流測量、聽診器(選配)鑒別
		內置電池：2節18650鋰離子電池，標稱7.4V，3.4Ah

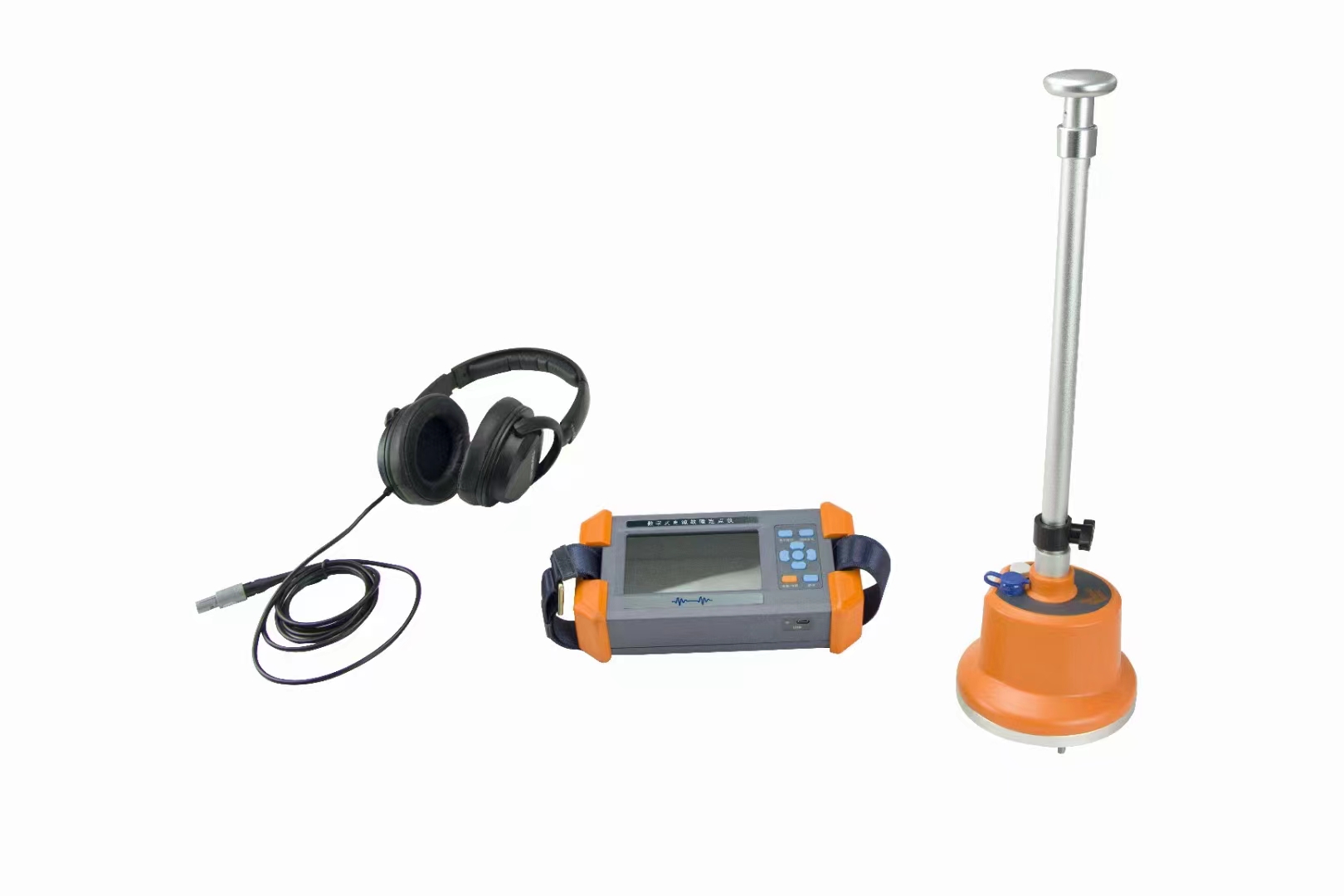

ULCD-850 智能電力電纜故障定點儀		聲音通道 帶寬  全通：80Hz~1500Hz 低通：80Hz~400Hz 高通：200Hz~1500Hz 帶通：150Hz~600Hz
		信號最大增益：>=80dB
		定點精度：0.1m
		磁場通道：信號最大增益：>80db
		聲磁同步背景降噪模式：支持強降噪，自適應降噪，無降噪三種模式
		電池：內置鋰離子電池組，標稱電壓3.7V，容量6700mAH

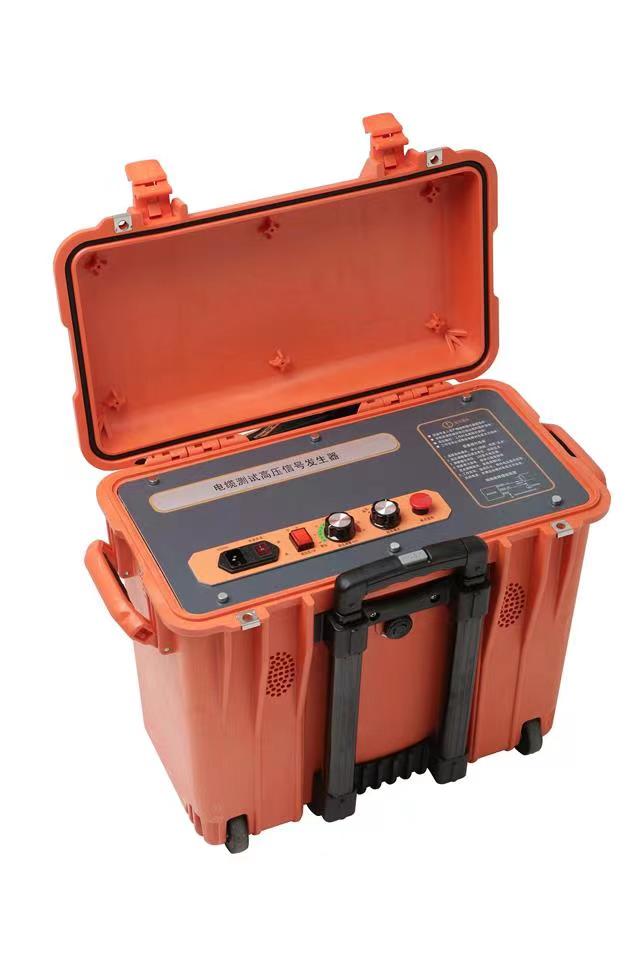

ULCD-650 高壓信號發生器		輸出電壓：0-30kV
		儲能電容：2μF
		最大儲能：1000J
