優利克電力 產品中心 串聯諧振試驗裝置 BPXZ-675kVA/270kV變頻串聯諧振耐壓試驗裝置

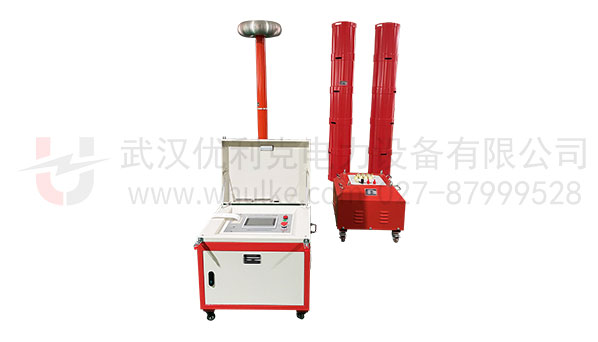

BPXZ-675kVA/270kV

變頻串聯諧振耐壓試驗裝置

功能：

35kV/300mm2電纜5km的交流耐壓試驗，電容量≤0.9725uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min。

特征：

110kV/63000kVA主變?nèi)^緣的交流耐壓試驗；35kV/300mm2電纜5km的交流耐壓試驗

全國服務電話：153 7754 9268(同微信)/027-8799 9528

適用范圍

1、110kV/630mm2電纜1km的交流耐壓試驗，電容量≤0.188uF，試驗頻率30-300Hz，試驗電壓128kV，試驗時間60min。
2、35kV/300mm2電纜5km的交流耐壓試驗，電容量≤0.9725uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min。
3、10kV/300mm2電纜10km的交流耐壓試驗，電容量≤3.755uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。
4、110kV/63000kVA主變?nèi)^緣的交流耐壓試驗，電容量≤0.02uF，試驗頻率45-65Hz，試驗電壓不超過160kV，試驗時間1min。
5、110kVGIS、斷路器、互感器等電氣設備的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓不超過265kV，試驗時間1min。
6、35kVGIS、斷路器、互感器等電氣設備的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓不超過95kV，試驗時間1min。
7、10kVGIS、斷路器、互感器等電氣設備的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓不超過42kV，試驗時間1min。

技術參數

額定容量 675kVA
額定電壓 27 kV; 54 kV;  135kV;  270kVA
額定電流 4.25 A;  12.5A;  5A;  2.5A
測量精度 系統有效值1.5級
工作頻率 30～300Hz
裝置輸出波形 正弦波
品質因素 裝置自身Q≥30(f=45Hz)
波形畸變率 輸出電壓波形畸變率≤1%
輸入電源 三相380V電壓，頻率為50Hz
工作時間 額定負載下允許連續60min；過壓1.1倍1分鐘
溫    升 額定負載下連續運行60min后溫升≤65K
保護功能 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)
環境溫度 －10℃-50℃
相對濕度 ≤90%RH
海拔高度 ≤1000米

試驗時設備組合方式

組合方式 電抗器選擇（67.5kVA/27kV十節） 激勵變壓器輸出端選擇
110kV/500mm2電纜1km 使用電抗器五節串聯兩組并聯 5kV
35kV/300mm²電纜5km 使用電抗器二節串聯五組并聯 2.5kV
10kV/300mm2電纜10km 使用電抗器八節并聯（其中三節接地） 2.5kV
110kV/63000kVA主變?nèi)^緣 使用電抗器六節串聯 5kV
110kVGIS、斷路器、互感器 使用電抗器十節串聯 15kV
35kVGIS、斷路器、互感器 使用電抗器四節串聯 5kV
10kVGIS、斷路器、互感器 使用電抗器兩節串聯 2.5kV

系統配置參數

變頻電源 型號數量 BPXZ-37kW/380V ，1臺
額定輸出容量 37kW
工作電源  380±10%V（三相），工頻
輸出電壓 0 – 400V，單相
額定輸入電流 92.5A
額定輸出電流 92.5A
電壓分辨率 0.01kV
電壓測量精度 1.5%
頻率調節范圍 30–300Hz
頻率調節分辨率 ≤0.1Hz
頻率穩定度 0.1%
運 行 時 間 額定容量下連續60min
溫    升 額定容量下連續運行60min元器件最高溫度≤65K
噪 聲 水 平 ≤50dB
重    量 約32kg
激勵變壓器 型號數量 JLB-37kVA/2.5/5/15kV/0.4kV，1臺
額定容量 37kVA
輸入電壓 0～400V，單相
輸出電壓 2.5/5/15kV
結    構 干式
重    量 約175kg
高壓諧振電抗器 型號數量 DK-67.5kVA/27kV，10節
額定容量 67.5kVA
額定電壓 27kV
額定電流 2.5A
電 感 量 46H/單節
品質因素 Q≥30 (f=45Hz)
結    構 干式
重    量 約70kg
電容分壓器 型號數量 FRC-270kV/1000 pF，1套
額定電壓 270kV
額定電容量 1000pF
介質損耗 tgσ≤0.5%
分 壓 比 3000：1
測量精度 有效值1.5級
重    量 約30kg

生產專利證書

企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2016質量管理體系要求、GB/T24001-2016環境管理體系要求、GB/T45001-2020職業健康安全管理體系要求。
