優利克電力 產品中心 串聯諧振試驗裝置 BPXZ-4000kVA/800Kv變頻串聯諧振耐壓試驗裝置

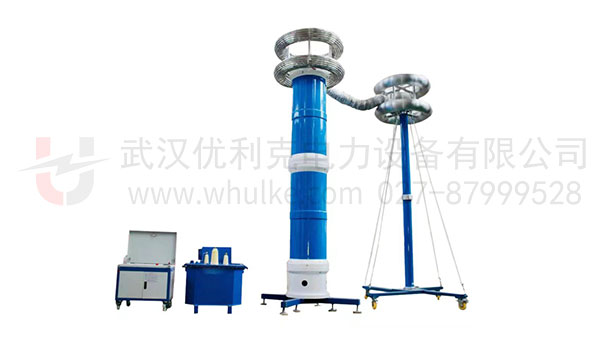

BPXZ-4000kVA/800Kv

變頻串聯諧振耐壓試驗裝置

功能：

110kV/50MVA主變?nèi)^緣的交流耐壓試驗，電容量≤0.02uF，試驗頻率45-65Hz，試驗電壓不超過160kV，試驗時間1min。

特征：

500KV及以下電壓等級開關、互感器的交流耐壓試驗；220kV/630mm2電纜1.2km的交流的交流耐壓試驗

全國服務電話：153 7754 9268(同微信)/027-8799 9528

適用范圍

1、500KV及以下電壓等級開關、互感器的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓740kV，試驗時間1min。
2、220kV/630mm2電纜1.2km的交流的交流耐壓試驗，電容量≤0.1728uF，試驗頻率30-300Hz，試驗電壓216kV，試驗時間60min。
3、220KV及以下電壓等級開關、互感器的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓495kV，試驗時間1min。
4、110kV/630mm2電纜3.5km的交流的交流耐壓試驗，電容量≤0.7uF，試驗頻率30-300Hz，試驗電壓128kV，試驗時間60min。
5、220kV/80000kVA主變中性點的交流耐壓試驗，試驗頻率45-65Hz，電容量≤0.02uF，試驗電壓不超過160kV，試驗時間1min。

技術參數

額定容量 4000kVA
額定電壓 800kV；400kV；200kV
額定電流 5A；10A；20A
測量精度 系統有效值1.5級
工作頻率 30～300Hz
裝置輸出波形 正弦波
品質因素 裝置自身Q≥30(f=45Hz)
波形畸變率 輸出電壓波形畸變率≤1%
輸入電源 三相380V輸入，頻率為50Hz
工作時間 額定負載下允許連續60min；過壓1.1倍1分鐘
溫    升 額定負載下連續運行60min后溫升≤65K
保護功能 過壓、過流、零位啟動、系統失諧（閃絡）等保護功能
環境溫度 －100C –50 0C
相對濕度 ≤90%RH
海拔高度 ≤1000米

試驗時設備組合方式

組合方式 電抗器選擇（1000KVA/200KV四節） 激勵變壓器輸出端選擇
500KV開關、互感器 使用電抗器四節串聯 35KV
220kV/630mm2電纜1.2km 使用電抗器兩節串聯兩組并聯 10KV
220KV開關、互感器 使用電抗器三節串聯 35KV
110kV/630mm2電纜3.5km 使用電抗器四節并聯 5KV
400kV/1200mm2電纜0.5km 使用電抗器兩節串聯兩組并聯 10KV
220kV/80000kVA主變中性點 使用電抗器兩節串聯及補償電容器 10KV

系統配置參數

變頻電源 型號數量 BPXZ-185kW/380V，1臺
額定輸出容量 185kW
工作電源 380±10%V（三相），工頻
輸出電壓 0 –400V，單相
額定輸入電流 462.5A
額定輸出電流 462.5A
電壓分辨率 0.01kV
電壓測量精度 1.5%
頻率調節范圍 30–300Hz
頻率調節分辨率 ≤0.1Hz
頻率穩定度 0.1%
運 行 時 間 額定容量下連續60min
溫    升 額定容量下連續運行60min元器件最高溫度≤65K
噪 聲 水 平 ≤50dB
重量 約230kg
激勵變壓器 型號數量 JLB-185kVA/5/10/35KV/0.4kV，1臺
額定容量 185kVA
輸入電壓 0-400V，單相
輸出電壓 5/10/35KV
結    構 油式
重量 約1000kg
高壓諧振電抗器 型號數量 DK-1000kVA/200kV，4節
額定容量 1000kVA/200kV
額定電壓 200kV
額定電流 5A
電 感 量 133H/單節
品質因素 Q≥30 (f=45Hz)
結    構 油式
重量 約1200kg
電容分壓器 型號數量 FRC-800kV/1000pF，1套
額定電壓 800kV
額定電容量 1000PF
介質損耗 tgσ≤0.5%
分 壓 比 9000：1
測量精度 有效值1.5級
重量 約200kg
補償電容器 型號數量 BC-160kV/5000pF ，1套
額定電壓 160kV
高壓電容量 5000pF
重量 23kg

生產專利證書

企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2016質量管理體系要求、GB/T24001-2016環境管理體系要求、GB/T45001-2020職業健康安全管理體系要求。
