優利克電力 產品中心 串聯諧振試驗裝置 BPXZ-800kVA/400kV變頻串聯諧振耐壓試驗裝置

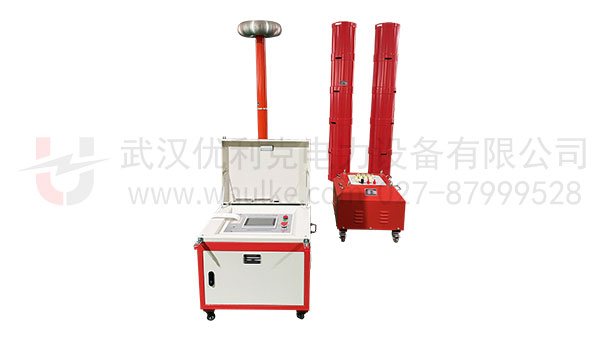

BPXZ-800kVA/400kV

變頻串聯諧振耐壓試驗裝置

功能：

采用調節電源頻率的方式，使得電抗器與被試電容器實現諧振，從而在被試品上獲得高電壓大電流，因其所需電源功率小、設備重量輕體積小

特征：

220kV/80000kVA主變中性點的交流耐壓試驗；110kV/300mm²電纜長度0.7km的交流耐壓試驗

全國服務電話：153 7754 9268(同微信)/027-8799 9528

適用范圍

1、220kV/80000kVA主變中性點的交流耐壓試驗，電容量≤0.02uF，試驗頻率45-65Hz，試驗電壓不超過160kV，試驗時間1min。
2、220kVGIS的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓不超過368kV，試驗時間1min。
3、110kV/300mm²電纜長度0.7km的交流耐壓試驗，電容量≤0.103uF，試驗頻率30-300Hz，試驗電壓128kV，試驗時間60min。
4、220kV/300mm²電纜長度0.3km的交流耐壓試驗，電容量≤0.0351uF，試驗頻率30-300Hz，試驗電壓216kV，試驗時間60min。
5、110kVGIS，電氣設備的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓不超過265kV，試驗時間1min。
6、35kV/400mm2電纜2km的交流耐壓試驗，電容量≤0.4292uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min。

技術參數

額定容量 800kVA
額定電壓 40kV；80kV；160kV；200kV；400kV
額定電流 20A；10 A；5A；4A；2A
測量精度 系統有效值1.5級
工作頻率 30～300Hz
裝置輸出波形 正弦波
品質因素 裝置自身Q≥30(f=45Hz)
波形畸變率 輸出電壓波形畸變率≤1%
輸入電源 三相380V電壓，頻率為50Hz
工作時間 額定負載下允許連續60min；過壓1.1倍1分鐘
溫    升 額定負載下連續運行60min后溫升≤65K
保護功能 過壓、過流、零位啟動、系統失諧（閃絡）等保護功能
環境溫度 －100C –50 0C
相對濕度 ≤90%RH
海拔高度 ≤1000米

試驗時設備組合方式

組合方式 電抗器選擇（80KVA/40KV十節） 激勵變壓器輸出端選擇
220kV/300mm²電纜長度0.3km 使用電抗器六節串聯 10kV
110kV/300mm²電纜0.7km 電抗器四節串聯兩組并聯 5kV
35kV/400mm²電纜長度2km 使用電抗器兩節串聯四組并聯 5kV
220kV/80000kVA主變中性點 使用電抗器四節串聯 10kV
110kVGIS 使用電抗器六節串聯 20kV
220kVGIS 使用電抗器十節串聯 20kV

系統配置參數

變頻電源 型號數量 BPXZ-30kW/380V  ，1臺
額定輸出容量 30kW
工作電源 380±10%V（三相），工頻
輸出電壓 0 –400V，單相
額定輸入電流 75A
額定輸出電流 75A
電壓分辨率 0.01kV
電壓測量精度 1.0%
頻率調節范圍 30–300Hz
頻率調節分辨率 ≤0.1Hz
頻率穩定度 0.1%
運 行 時 間 額定容量下連續60min
溫    升 額定容量下連續運行60min元器件最高溫度≤65K
噪 聲 水 平 ≤50dB
重量 約32kg
激勵變壓器 型號數量 JLB-30kVA/5/10/20kV/0.4kV，1臺
額定容量 30kVA
輸入電壓 0-400V，單相
輸出電壓 5/10/20kV
結    構 干式
重量 約150kg
高壓諧振電抗器 型號數量 DK-80kVA/40kV，10節
額定容量 80kVA
額定電壓 40kV
額定電流 2A
電 感 量 86H/單節
品質因素 Q≥30 (f=45Hz)
結    構 干式
重量 約120kg
電容分壓器 型號數量 FRC-400kV/500pF ，1套
額定電壓 400kV
額定電容量 500pF
介質損耗 tgσ≤0.5%
分 壓 比 4000：1
測量精度 有效值1.5級
重量 約40kg

生產專利證書

企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2016質量管理體系要求、GB/T24001-2016環境管理體系要求、GB/T45001-2020職業健康安全管理體系要求。
