優利克電力 產品中心 串聯諧振試驗裝置 BPXZ-216kVA/216kV變頻串聯諧振耐壓試驗裝置

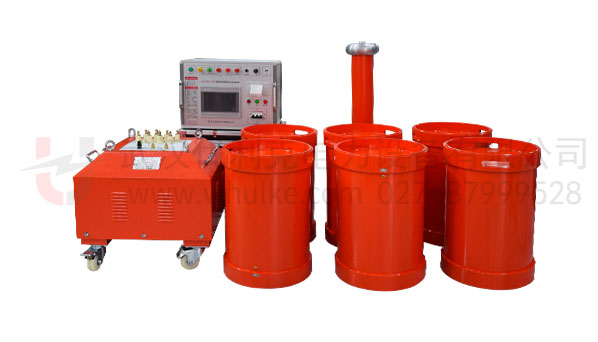

BPXZ-216kVA/216kV

變頻串聯諧振耐壓試驗裝置

功能：

裝置具有過壓、過流、零位啟動、系統失諧（閃絡）等保護功能，過壓過流保護值可以根據用戶需要整定，試品閃絡時閃絡保護動作并能記下閃絡電壓值

特征：

10kV/300mm2電纜3km的交流耐壓試驗；135kV/300mm2電纜1km的交流耐壓試驗

全國服務電話：153 7754 9268(同微信)/027-8799 9528

適用范圍

1、10kV/300mm2電纜3km的交流耐壓試驗，電容≤1.1265uF, 試驗頻率30-300Hz,試驗電壓22kV, 試驗時間5min。（該諧振設備支持試驗電壓為18kV時，連續運行60min)
2、35kV/300mm2電纜1km的交流耐壓試驗，電容量≤0.1945uF, 試驗頻率30-300Hz,試驗電壓52kV, 試驗時間60min。
3、35kV開關等電氣設備的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓不超過95kV，試驗時間1min。
4、110kV電壓等級GIS的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓不超過184kV，試驗時間1min。

技術參數

額定容量 216kVA
額定電壓 36kV；108kV；216kV
額定電流 6A；2A；1A
測量精度 系統有效值1.5級
工作頻率 30～300Hz
裝置輸出波形 正弦波
品質因素 裝置自身Q≥30(f=45Hz)
波形畸變率 輸出電壓波形畸變率≤1%
輸入電源 單相220或三相380V電壓，頻率為50Hz
工作時間 額定負載下允許連續60min；過壓1.1倍1分鐘
溫    升 額定負載下連續運行60min后溫升≤65K
保護功能 過壓、過流、零位啟動、系統失諧（閃絡）等保護功能
環境溫度 －20℃-55℃
相對濕度 ≤90%RH
海拔高度 ≤3000米

試驗時設備組合方式

組合方式 電抗器選擇（36kVA/36kV六節） 激勵變壓器輸出端選擇 試驗電壓(kV)
10kV/300mm²電纜3km 使用電抗器六節并聯（其中三節電抗器接地） 3kV ≤22kV
35kV/300mm²電纜1km 使用電抗器兩節串聯三組并聯 3kV ≤52kV
35kV開關等電氣設備 使用四節電抗器串聯 6kV ≤95kV
110kV電壓等級GIS 使用電抗器六節串聯 12kV ≤184kV

系統配置參數

變頻電源 型號數量 BPXZ-12kW ，1臺
額定輸出容量 12kW
工作電源 220/380±10%V（單/三相），工頻
輸出電壓 0–400V
額定輸入電流 30A
額定輸出電流 30A
電壓分辨率 0.01kV
電壓測量精度 1.5%
頻率調節范圍 30–300Hz
頻率調節分辨率 ≤0.1Hz
頻率穩定度 0.1%
運 行 時 間 額定容量下連續60min
溫    升 額定容量下連續運行60min元器件最高溫度≤65K
噪 聲 水 平 ≤50dB
尺寸重量 （長寬高mm）：460×340×420；約15kg
激勵變壓器 型號數量 JLB-12kVA/3/6/12kV/0.4kV ，1臺
額定容量 12kVA
輸入電壓 0～400V
輸出電壓 3/6/12kV
結    構 干式
外形尺寸和重量 （長寬高mm）：480×420×385；約85kg
高壓諧振電抗器 型號數量 DK-36kVA/36kV，4節
額定容量 36kVA
額定電壓 36kVA
額定電流 1A
電 感 量 110H/單節
品質因素 Q≥30 (f=45Hz)
結    構 干式
外形尺寸和重量 φ282×435mm；約45kg
電容分壓器 型號數量 FRC-750pF/220kV
額定電壓 220kV
額定電容量 750pF
介質損耗 tgσ≤0.5%
分 壓 比 3000：1
測量精度 有效值1.5級
外形尺寸和重量 φ140×800；約8kg

生產專利證書

企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2016質量管理體系要求、GB/T24001-2016環境管理體系要求、GB/T45001-2020職業健康安全管理體系要求。
