BPXZ-75kVA/75kV

變頻串聯諧振耐壓試驗裝置

功能：

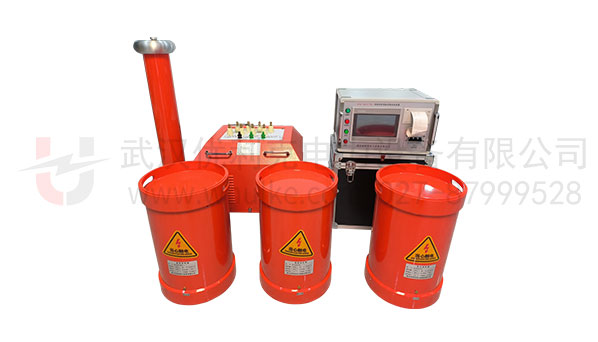

該套設備所有組成部分包括變頻電源、激勵變壓器、澆注式高壓電抗器和高精度電容分壓器

特征：

滿足300mm2,10kV 電纜交流耐壓試驗，滿足100MVA/35kV以下變壓器交流耐壓試驗；10kV開關等電氣設備的交流耐壓試驗

全國服務電話：153 7754 9268(同微信)/027-8799 9528

產品手冊下載

適用范圍

1、10kV/300mm2電纜1.5km的交流耐壓試驗，電容量≤0.5632uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。

2、35kV/300mm2電纜0.35km的交流耐壓試驗，電容量≤0.0681uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min。

3、35kV主變的交流耐壓試驗，電容量≤0.02uF，試驗頻率45-65Hz，試驗電壓不超過68kV，試驗時間1min。

4、10kV開關等電氣設備的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓不超過42kV，試驗時間1min。

技術參數

額定容量	75kVA
額定電壓	25kV；75kV
額定電流	3A；1A
測量精度	系統有效值1.5級
工作頻率	30-300Hz
裝置輸出波形	正弦波
品質因素	裝置自身Q≥30(f=45Hz)
波形畸變率	輸出電壓波形畸變率≤1%
輸入電源	單相220或三相380V電壓，頻率為50Hz
工作時間	額定負載下允許連續60min；過壓1.1倍1分鐘
溫升	額定負載下連續運行60min后溫升≤65K
保護功能	過壓、過流、零位啟動、系統失諧（閃絡）等保護功能
環境溫度	－20℃-55℃
相對濕度	≤90%RH
海拔高度	≤3000米

試驗時設備組合方式

組合方式	電抗器選擇（25kVA/25kV三節）	激勵變壓器輸出端選擇	試驗電壓(kV)
10kV/300mm²電纜1.5km	使用電抗器三節并聯	1.5kV	≤22kV
35kV/300mm²電纜0.35km	使用電抗器三節串聯	3kV	≤52kV
35kV主變的交流耐壓試驗	使用電抗器三節串聯	6kV	≤68kV
10kV開關等電氣設備	使用電抗器三節串聯	3kV	≤42kV

系統配置參數

變頻電源	型號數量	BPXZ-6kW ，1臺
	額定輸出容量	6kW
	工作電源	220/380±10%V（單/三相），工頻
	輸出電壓	0–400V
	額定輸入電流	15A
	額定輸出電流	15A
	電壓分辨率	0.01kV
	電壓測量精度	1.5%
	頻率調節范圍	30–300Hz
	頻率調節分辨率	≤0.1Hz
	頻率穩定度	0.1%
	運 行時 間	額定容量下連續60min；額定容量下連續運行60min元器件最高溫度≤65K
	噪聲水平	≤50dB
	尺寸重量	（長寬高mm）：400×280×400；約10kg
激勵變壓器	型號數量	JLB-6kVA/1.5/3/6kV/0.4kV ，1臺
	額定容量	6kVA
	輸入電壓	0～400V
	輸出電壓	1.5/3/6kV
	結 構	干式
	外形尺寸和重量	（長寬高mm）：450×330×430；約45kg
高壓諧振電抗器	型號數量	DK-25kVA/25kV，3節
	額定容量	25kVA
	額定電壓	25kV
	額定電流	1A
	電感量	110H/單節
	品質因素	Q≥30 (f=45Hz)
	結 構	干式
	外形尺寸和重量	φ282×435mm，約45kg
電容分壓器	型號數量	FRC-1000pF/80kV ，1套
	額定電壓	80kV
	高壓電容量	1000pF
	介質損耗	tgσ≤0.5%
	分壓比	1000：1
	測量精度	有效值1.5級
	外形尺寸和重量	φ140×650mm，約8kg
