適用范圍

10kV/300mm2電纜1km交流耐壓試驗，電容量≤0.37uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。（該諧振設備支持試驗電壓為18kV時，連續運行60min)


產品特點

1、裝置具有過壓、過流、零位啟動、系統失諧（閃絡）等保護功能，過壓過流保護值可以根據用戶需要整定，試品閃絡時閃絡保護動作并能記下閃絡電壓值，以供試驗分析。
2、整個裝置單件重量很輕，便于現場使用。
3、裝置具有三種工作模式：全自動模式、手動模式、自動調諧手動升壓模式；方便用戶根據現場情況靈活選擇，提高試驗速度。
4、能存儲和異地打印數據，存入的數據編號是數字，方便用戶識別和查找。
5、裝置自動掃頻時頻率起點可以在規定范圍內任意設定，掃頻方向可以向上、向下選擇，同時液晶大屏幕顯示掃描曲線，方便使用者直觀了解是否找到諧振點。
6、采用DSP平臺技術，可根據用戶需要增減功能和升級，人機交換界面更為人性化。
7、所需電源容量大大減小。串聯諧振電源是利用諧振電抗器和被試品電容諧振產生高電壓和大電流的，在整個系統中，電源只需要提供系統中有功消耗的部分，因此試驗所需的電源功率只有試驗容量的1/Q。
8、設備的重量和體積大大減少。串聯諧振裝置中，省去了笨重的大功率調壓裝置和普通的大功率工頻試驗變壓器，而且，諧振激磁電源只需試驗容量的1/Q，使得系統重量和體積大大減少，一般為普通試驗裝置的1/10-1/30。
9、有效改善輸出電壓波形。諧振電源是諧振式濾波電路，能改善輸出電壓的波形畸變，獲得很好的正弦波形，有效防止了諧波峰值對試品的誤擊穿。
10、防止大的短路電流燒傷故障點。在串聯諧振狀態，當試品的絕緣弱點被擊穿時，電路立即脫諧，回路電流迅速下降為正常試驗電流的1/Q，而用并聯諧振或者試驗變壓器做耐壓試驗時，擊穿電流立即上升幾十倍，兩者相比，短路電流與擊穿電流相差數百倍。串聯諧振能有效的找到絕緣弱點，又不存在大的短路電流燒傷故障點的憂患。
11、不會出現任何恢復過電壓。試品發生擊穿時，因失去諧振條件，高電壓也立即消失，電弧即刻熄滅，且恢復電壓的再建立過程很長，很容易在再次達到閃絡電壓前斷開電源，這種電壓的恢復過程是一種能量積累的間歇振蕩過程，其過程長，而且不會出現任何恢復過電壓。


試驗時設備組合方式

組合方式	電抗器選擇（22kVA/22kV兩節）	激勵變壓器輸出端選擇	試驗電壓(kV)
10kV/300mm²電纜1km	使用電抗器兩節并聯	1.5kV	≤22kV

技術參數

額定容量	44kVA
額定電壓	22kV
額定電流	2A
測量精度	系統有效值1.5級
工作頻率	30-300Hz
裝置輸出波形	正弦波
品質因素	裝置自身Q≥30(f=45Hz)
波形畸變率	輸出電壓波形畸變率≤1%
輸入電源	單相220或三相380V電壓，頻率為50Hz
工作時間	額定負載下允許連續60min；過壓1.1倍1分鐘
溫    升	額定負載下連續運行60min后溫升≤65K
保護功能	過壓、過流、零位啟動、系統失諧（閃絡）等保護功能
環境溫度	－20℃-55℃
相對濕度	≤90%RH
海拔高度	≤3000米

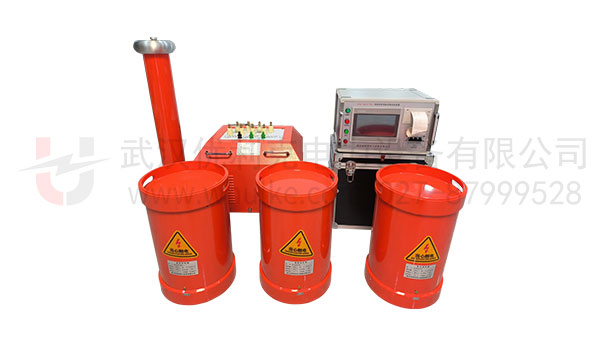

系統配置參數

變頻電源	型號數量	BPXZ-4kW，1臺
	工作電源	220/380±10%V（單/三相），工頻
	輸出電壓和電流	0～400V，10A
	額定輸入電流	10A
	電壓分辨率	0.01kV
	電壓測量精度	1.5%
	頻率調節范圍	30–300Hz
	頻率調節分辨率	≤0.1Hz
	頻率穩定度	0.1%
	運 行 時 間	額定容量下連續60min
	溫    升	額定容量下連續運行60min元器件最高溫度≤65K
	噪 聲 水 平	≤50dB
	尺寸	（長寬高mm）：400×280×400
	重  量	約10kg
激勵變壓器	型號數量	JLB-3kVA/1.5kV/0.4kV，1臺
	額定容量	3kVA
	輸入電壓	0～400V
	輸出電壓	1.5kV
	結    構	干式
	尺寸	（長寬高mm）：450×330×430
	重    量	約35kg
高壓電抗器	型號數量	DK-22kVA/22kV ，2節
	額定容量	22kVA
	額定電壓	22kV
	額定電流	1A
	電 感 量	110H/單節
	品質因素	Q≥30 (f=45Hz)
	結    構	干式
	外形尺寸和重量	φ236×375mm，約33kg
電容分壓器	型號數量	FRC-3000pF/30kV ，1臺
	額定電壓	30kV
	高壓電容量	3000pF
	介質損耗	tgσ≤0.5%
	分 壓 比	1000：1
	測量精度	有效值1.5級
	外形尺寸和重量	φ140×500mm，約6kg
