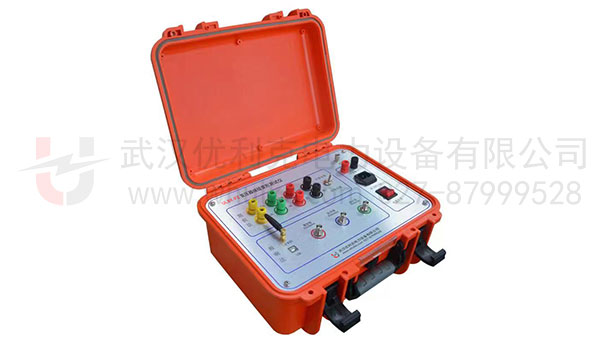

性能與特征

頻響法主要技術特點
1.    采集控制采用高速、高集成化微處理器。
2.    筆記本電腦與儀器之間通信USB接口。
3.    硬件機芯采用DDS專用數字高速掃頻技術(美國)，通過測試可以準確診斷出繞組發生扭曲、鼓包、移位、傾斜、匝間短路變形及相間接觸短路等故障。
4.    高速雙通道16位A/D采樣(現場試驗改變分接開關，波形曲線有明變化)
5.    信號輸出幅度軟件調節，最大幅度峰值±10V。
6.    計算機將檢測結果自動分析和生成電子文檔(Word)。
7.    儀器具有線性掃頻測量和分段掃頻測量雙測量系統功能,兼容當前國內兩種技術流派的測量模式。
8.    幅頻特性符合國家關于幅頻特性測試儀的技術指標。橫坐標（頻率）具有線性分度及對數分度兩種，因此打印出的曲線可以是線性分度曲線也可以是對數分度曲線，用戶可根據實際需要選用。
9.    檢測數據自動分析系統
       橫向比較A、B 、C三相之間進行繞組相似性比較
       其分析結果為:
       ①一致性很好
       ②一致性較好
       ③一致性較差
       ④一致性很差,
       縱向比較A-A、B-B、C-C調取原數據與當前數據同相之間進行繞組變形比較
       其分析結果為:
       ①正常繞組
       ②輕度變形
       ③中度變形
       ④嚴重變形
10.    可自動生成Word電子文檔，供保存和打印。
11.    該儀器完全滿足電力標準DL/T911－2016《電力變壓器繞組變形的頻率響應分析法》的技術條件。

阻抗法主要技術特點
1.    采集控制采用高速、高集成化微處理器。
2.    筆記本電腦與儀器之間通信USB接口。
3.    高速雙通道16位A/D采樣。
4.    采用三相接線單相測量方式，只需低壓側短接，高壓側一次性接好三相，一次性自動測量即可計算出每相的短路阻抗。
5.    該儀器可使用內置220V電源，也可使用外置電源。
6.    計算機將檢測結果自動分析和生成電子文檔(Word)。
7.    檢測數據自動分析系統
       a)    A、B 、C三相之間進行短路阻抗相似性比較。
       b)    還可以與銘牌上的短路阻抗（阻抗電壓）進行比較。
8.    可自動生成Word電子文檔，供保存和打印。
9.    該儀器完全滿足電力標準DL/T1093-2008《電力變壓器繞組變形的電抗法檢測判斷導則》的技術條件。


技術參數

頻響法
掃描方式	線性掃描分布	掃頻測量范圍：(10Hz)-(10MHz)40000掃頻點、分辨率為0.25kHz、0.5kHz和1kHz
	分段掃頻測量分布	掃頻測量范圍：(0.5kHz)-(1MHz)、2000掃頻點； (0.5kHz)-(10kHz) (10kHz)-(100kHz) (100kHz)-(500kHz) (500kHz)-(1000kHz)
其他技術參數	幅度測量范圍	(-120dB)至(+20dB)
	幅度測量精度	0.1dB
	掃描頻率精度	0.005%
	信號輸入阻抗	1MΩ
	信號輸出阻抗	50Ω
	信號輸出幅值	±20V
	同相測試重復率	99.9%
	測量儀器尺寸	(長寬高)370X300X170(mm)
	線箱鋁合金箱尺寸	(長寬高)420X300X300(mm)
	總體重量	20Kg
	溫度/濕度	操作溫度： -10℃至+40℃     存儲溫度： -20℃至+70℃ 相對濕度： <90%，不凝結
阻抗法
主要技術參數	測量精度	電壓：0.2級  電流：0.2級
	阻抗范圍	0～100%
	電壓測量范圍	AC  25V～500V
	電流測量范圍	AC  0.1A～10A
	工作濕度	0～80%
	同相測試重復率	99.9%
	測量儀器尺寸	(長寬高)370X300X170(mm)
	線箱鋁合金箱尺寸	(長寬高)420X300X300(mm)
	總體重量	20Kg
