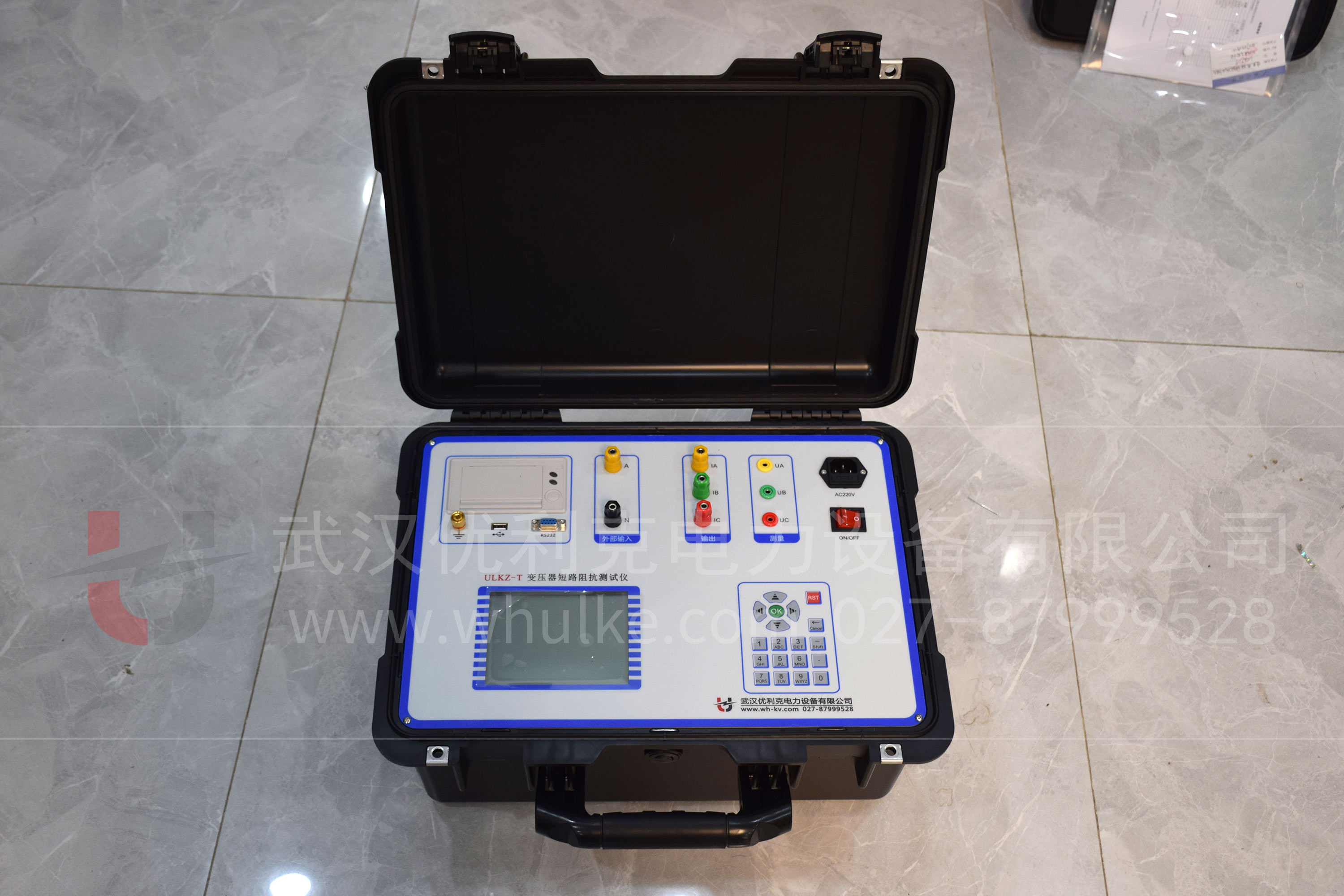

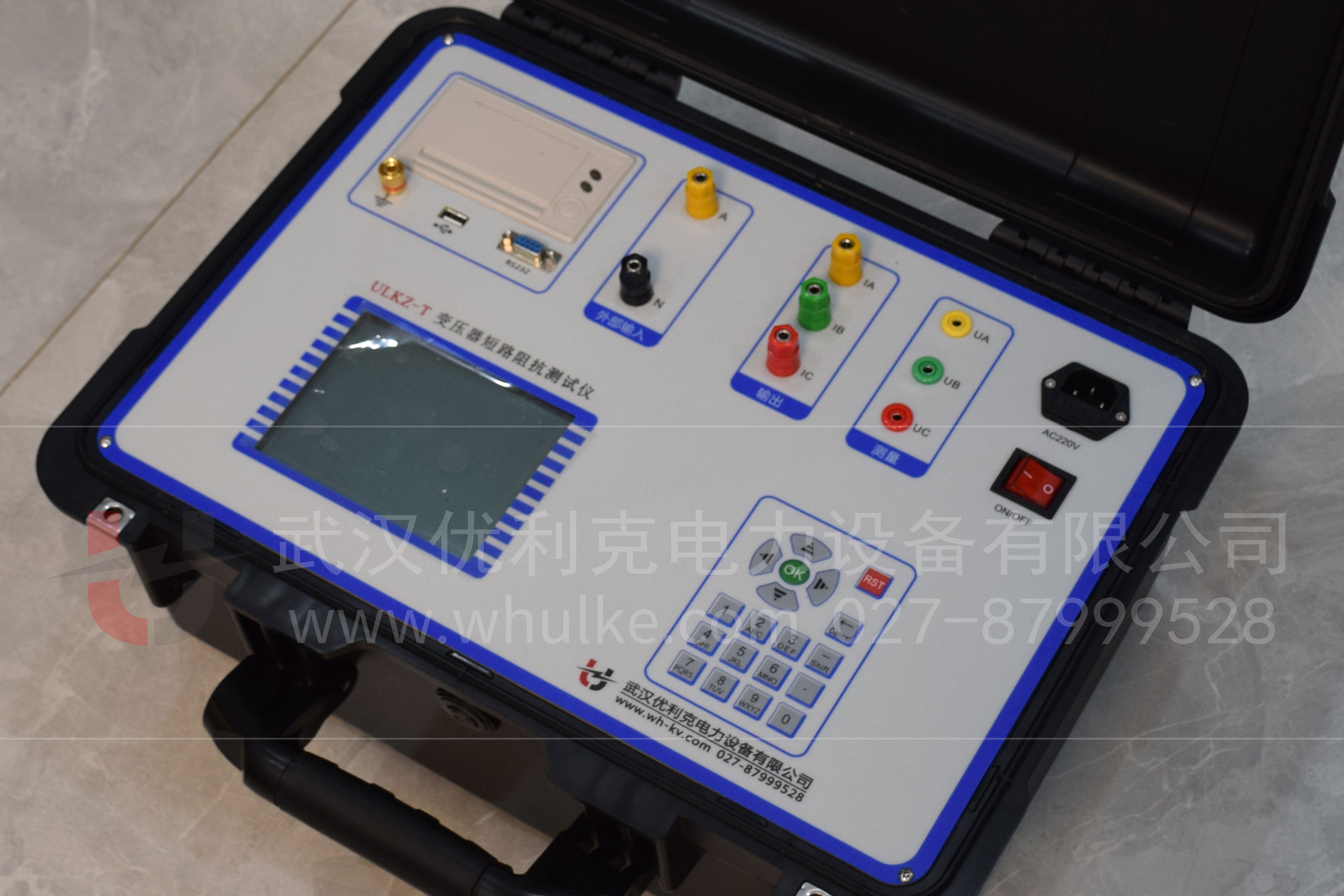

變壓器短路阻抗測試儀是一種專門用于測量變壓器短路阻抗的高精度儀器。它在電力系統的變壓器測試、故障診斷和預防性維護中發揮著重要作用。本文詳細介紹了變壓器短路阻抗測試儀的試驗類型、應用范圍和技術規范，以指導專業人員進行準確的變壓器測試。

       變壓器短路阻抗測試儀用于測量變壓器的短路阻抗，以評估其性能和檢測潛在的故障。這種測試對于新安裝的變壓器、大修后的變壓器以及定期預防性維護中的變壓器都是必不可少的。

1. 試驗類型

       變壓器短路阻抗測試儀能夠進行以下類型的試驗：

       1） 低電壓短路阻抗測量：在低電壓條件下測量變壓器的短路阻抗，以評估其性能是否符合出廠標準或歷史數據。
       2） 繞組變形測試：通過比較短路阻抗的變化來估計變壓器繞組是否發生變形，這對于判斷變壓器能否投入運行具有重要意義。
       3） 出廠檢驗：根據國家標準，電壓等級為110千伏及以上的變壓器出廠前需進行低壓短路阻抗試驗，以確保變壓器質量。
       4） 預防性試驗：在變壓器附近區域發生突然短路后，采用頻響法進行低壓短路阻抗測試或繞組變形測試，并與原始記錄進行對比，判斷無故障后方可投入運行。
       5） 日常維護測試：在變壓器的日常維護、大修及預防性試驗中，短路阻抗測試是評估變壓器狀態的重要手段。

2. 應用范圍

       變壓器短路阻抗測試儀在以下領域有廣泛應用：

       1） 電力系統的變壓器測試：用于電力系統變壓器的例行測試和故障診斷。
       2） 工業和制造領域：在新設備安裝或檢修期間，用于驗證變壓器的安裝是否符合電氣規范。
       3）第三方檢驗和認證：提供必要的數據支持，幫助認證機構評估變壓器的安全性能是否符合國家或國際的安全標準。

3. 技術規范

       變壓器短路阻抗測試儀應滿足以下技術規范：

       1） 測量精度：電壓和電流的測量精度為0.2級；功率：COSφ>0.1: 0．5級；COSφ≤0.1:1．0級；阻抗：COSφ>0.1: 0．5級；COSφ≤0.1:1．0級。
       2） 電壓測量范圍：AC 3V～600V。
       3） 電流測量范圍：AC 0.2A～20A。
       4） 內部電源輸出范圍：電壓0~250V，電流0~10A。
       5） 工作電源：AC220V±10% 50Hz±1Hz。
       6） 外形尺寸和重量：360mm×220mm×150mm，5Kg。

       變壓器短路阻抗測試儀是一種多功能、高精度的測試設備，它能夠進行多種類型的變壓器試驗。通過使用這種儀器，可以有效地評估變壓器的性能，及時發現和預防潛在的故障，確保電力系統的安全穩定運行。

4. 試驗前的準備

       1） 檢查設備狀態：確保變壓器短路阻抗測試儀處于良好的工作狀態，包括所有連接線和接觸點的完整性 。
       2） 環境檢查：確保測試環境無強電磁干擾，環境溫度和濕度在儀器規定的范圍內 。
       3） 安全措施：在測試區域設置安全圍欄，并懸掛“止步，高壓危險”標示牌，確保非試驗人員的安全 。

5. 試驗中的注意事項

       1）正確連接測試線：按照儀器說明書要求連接測試線，避免接觸測試線的金屬部分，以防觸電危險 。
       2） 額定值檢查：在測試過程中，確保電壓和電流不超過儀器的額定值 。
       3） 快速讀數：在大于25%額定電流下試驗時，讀表要迅速，以免繞組發熱影響測量準確度 。
       4） 冷狀態試驗：試驗一般在冷狀態下進行，對剛退出運行的變壓器，必須待繞組溫度降至油溫時，才能進行試驗 。

6. 試驗后的注意事項

       1） 結果分析：試驗后，應將結果與原始記錄進行對比，判斷變壓器無故障后方可投入運行 。
       2） 數據記錄：記錄試驗數據，并進行必要的數據分析，以評估變壓器的性能和狀態 。
       3） 儀器維護：試驗完成后，對儀器進行適當?shù)木S護和保養，確保儀器的清潔和良好狀態 。

       變壓器短路阻抗測試儀是電力系統中不可或缺的測試設備。嚴格遵守試驗注意事項，不僅可以確保試驗數據的準確性，還可以保障操作人員的安全。通過定期的短路阻抗測試，可以有效地評估變壓器的性能，預防故障的發生，確保電力系統的穩定運行。
