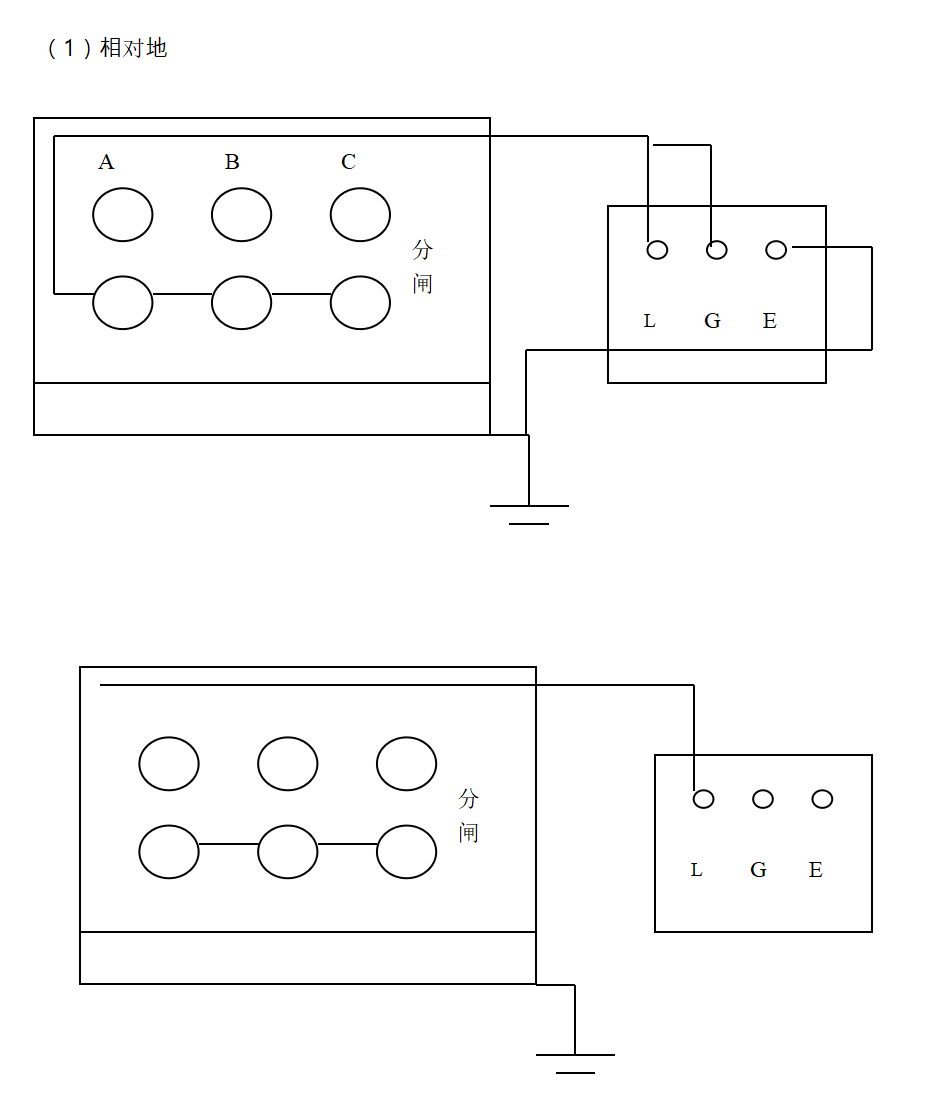

接線圖：

　　試驗步驟：

　　(1)真空斷路器本體與斷口的絕緣電阻

　　1. 斷路器絕緣電阻試驗前對兆歐表本身進行檢查，將兆歐表水平放穩。

　　1)接通整流電源型兆歐表電源或搖動發電機型兆歐表在低速旋轉時，用導線瞬時短接L 和E端子，其指示應為零。

　　2)開路時，接通電源或兆歐表達額定轉速時，其指示應指∞。

　　3)斷開電源，將兆歐表的接地端與被試品的地線連接。

　　4)兆歐表的高壓端接上屏蔽連接線，連接線的另一端懸空(不接試品)，再次接通電源或驅動兆歐表，兆歐表的指示應物明顯差異。

　　2. 將斷路器置于分閘狀態。

　　3. 接地線接至兆歐表的E端。

　　4. 斷路器端口下部引線端子短接后接至兆歐表的L端。

　　5. 斷路器端口上部引線端子短接后通過專用線接地。

　　6. 檢查試驗接線正確，工作人員與施加電壓部位保持足夠安全距離，操作人員征得負責人許可之后，開始測量。

　　7. 打開電源開關，根據被試品電壓等級選擇表記電壓量程，此處選擇電壓量程為2500V，開始測量。

　　8. 測試數據穩定，停止測量，讀取并記錄15s和60s時測得的絕緣電阻值。

　　9. 測試儀放電完畢后關機，用放電棒對被試品放電。

　　10.填寫試驗數據。

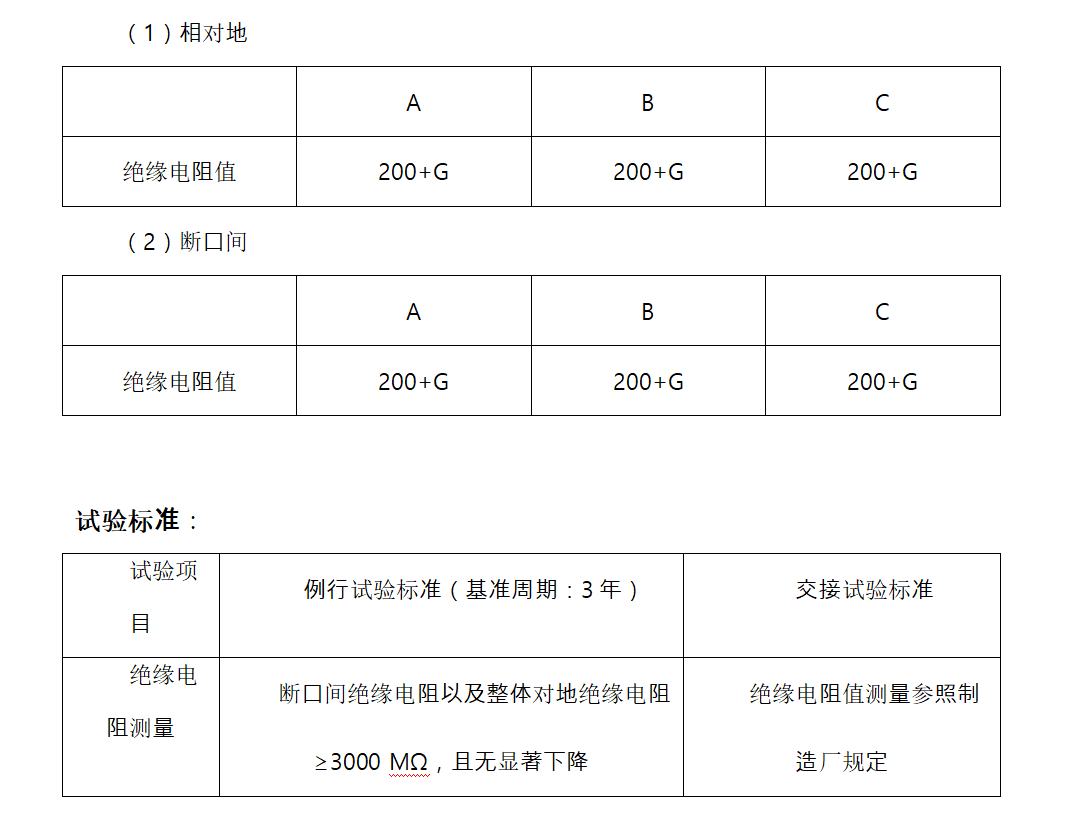

　　試驗結果：

　　試驗周期：

　　3年

　　注意事項：

　　1.戴好安全帽，穿好絕緣鞋;

　　2.實驗前檢查斷路器外殼接地;

　　3.電源、電源盤的驗電;

　　4.接線先接地線后架高壓線，高壓線要扣緊測量斷口;

　　5.加壓2500V至少1分鐘，記錄電阻值;

　　6.實驗啟動前注意呼唱，拉好安全圍欄，警示牌，警示燈;

　　7.試驗結束先放電、再拆高壓線，最后拆接地線;

　　8.收拾東西，打掃場地，工完料盡場地清
