光伏電纜介紹

　　光伏電纜是光伏項目中連接光伏板的一種專用電纜，生產工藝中經過輻照加速器輻照以后，電纜料的分子結構會發生改變，從而提供其個方面的性能，它具有耐腐蝕強，抗風化和絕緣強度高，同時具有承受壓力、彎折、張力、交叉拉伸載荷及強力沖擊。

　　直流光伏電纜發生故障的處理方式與普通電纜故障的處理方式基本相同，很多客戶認為專用電纜就有特殊性，利用電纜故障測試儀查找故障的方法是一樣的，下面我具體講一下電纜發生故障之后如何快速的查找故障位置。

　　電纜故障的處理步驟

　　電纜故障導致停電之后，首先要排除是不是其他原因?qū)е露搪诽l，如果確定是電纜導致停電我們不能盲目的測量，應該縮小測量的范圍，首先用絕緣電阻測試相間絕緣電阻和對地絕緣電阻，判斷故障是在哪一相。

　　其次應該要去判斷故障的類型，常見故障類型有高阻故障和接地故障，它們之間接的界定是以實測電阻200歐姆為界限，大于200歐姆就是高阻故障，小于200歐姆是接地故障，接地故障的處理方法是采用“跨步電壓法”測量，而高阻故障是采用“脈沖高壓閃絡法”測量，這個過程是關鍵，選錯了測量的方法對測量的效率和準確性都會有很大的影響，比如：接地故障用高壓閃絡法測量會導致采集不到放電的信號。

　　下面分別介紹低壓脈沖法和高壓閃絡法的試驗的選型介紹，幫助您更好的兩種測量原理的優勢。

　　低壓脈沖測試

　　一般在電纜故障測試方法中低壓脈沖測試法具有操作簡單、波形易于識別、準確度高等特點。對于短路故障、低阻故障、斷線故障用此法測試，可直接確定電纜故障點的距離。即使無此類故障，一般在使用高壓閃絡方法測試前，也可以低壓脈沖法測電纜全長或速度，與閃絡測試波形比較，通常會利于波形分析，達到快速確定電纜故障點目的。

　　沖擊高壓測試

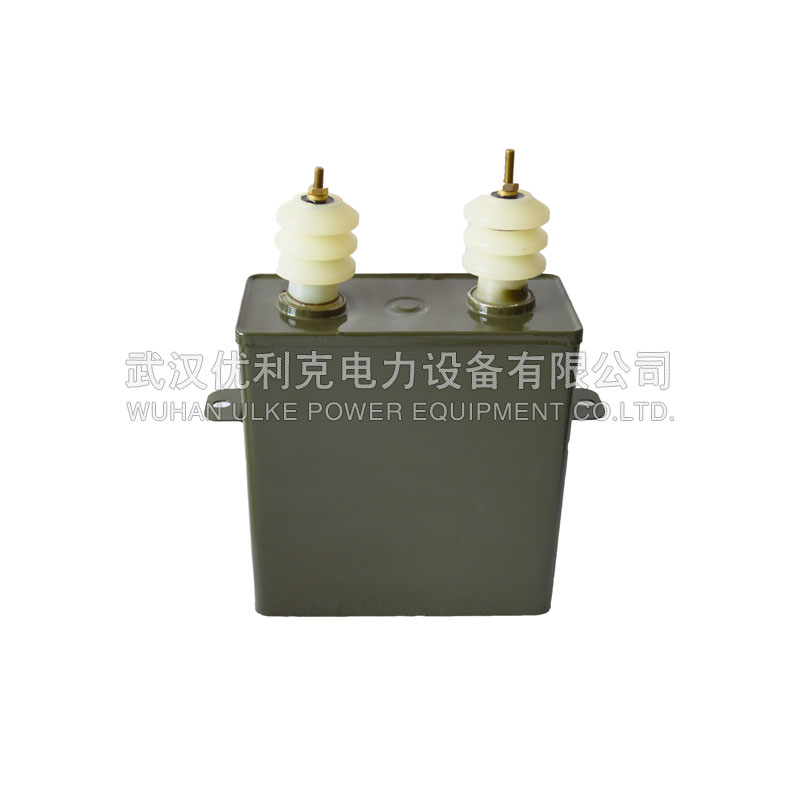

　　沖擊高壓閃測法通過球間隙給電纜施加沖擊電壓，使電纜故障點擊穿放電，而產生反射電壓(或者電流)，由電纜故障測試儀記錄這一瞬間狀態的過程，通過波形分析來測定電纜故障點的位置。它是測高阻及閃絡性故障的主要方法。同樣取樣方式也分電壓取樣和電流取樣，當然細分還可分為高端和低端電壓取樣，電感與電阻取樣，始端與終端取樣等。由于低端電流取樣接線簡便、可靠安全、波形易于識別，所以電流取樣法非常具有實用價值。
