優利克電力 產品中心 串聯諧振試驗裝置 BPXZ-540kVA/270kV變頻串聯諧振耐壓試驗裝置
BPXZ-540kVA/270kV

變頻串聯諧振耐壓試驗裝置

功能：

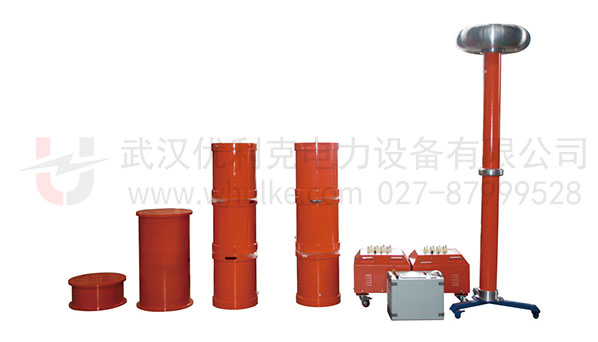

該套設備所有組成部分包括：變頻電源、激勵變壓器、澆注式高壓電抗器和高精度電容分壓器

特征：

滿足300mm2,35kV 電纜交流耐壓試驗，滿足4000kVA/10kV以下變壓器交流耐壓試驗；滿足10kV變電站系統交流耐壓試驗

全國服務電話：153 7754 9268(同微信)/027-8799 9528

適用范圍

1、10kV/300mm2電纜4.5km的交流耐壓試驗，電容量≤1.6897uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。
2、35kV/300mm2電纜1.8km的交流耐壓試驗，電容量≤0.3501uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min。
3、35kV電壓等級開關柜的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓不超過95kV，試驗時間1min。
4、110kV/300mm2電纜1km的交流耐壓試驗，電容量≤0.147uF，試驗頻率30-300Hz，試驗電壓128kV，試驗時間60min。
5、110kV/50MVA主變?nèi)^緣的交流耐壓試驗，電容量≤0.02uF，試驗頻率45-65Hz，試驗電壓不超過160kV，試驗時間1min。
6、110kV電壓等級開關等變電氣設備的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓不超過265kV，試驗時間1min。

技術參數

額定容量 540kVA
額定電壓 45kV；90kV；135kV；270kV
額定電流 12A；6A；4A；2A
測量精度 系統有效值1.5級
工作頻率 30～300Hz
裝置輸出波形 正弦波
品質因素 裝置自身Q≥30(f=45Hz)
波形畸變率 輸出電壓波形畸變率≤1%
輸入電源 單相220或三相380V電壓，頻率為50Hz
工作時間 額定負載下允許連續60min；過壓1.1倍1分鐘
溫    升 額定負載下連續運行60min后溫升≤65K
保護功能 過壓、過流、零位啟動、系統失諧（閃絡）等保護功能
環境溫度 －20℃-55℃
相對濕度 ≤90%RH
海拔高度 ≤3000米

試驗時設備組合方式

組合方式 電抗器選擇（90kVA/45kV六節） 激勵變壓器輸出端選擇 試驗電壓(kV)
10kV/300mm²電纜4.5km 使用電抗器六節并聯 4kV ≤22kV
35kV/300mm²電纜1.8km 使用電抗器兩節串聯三組并聯 4kV ≤52kV
35kV開關柜 使用電抗器三節串聯 4kV ≤95kV
110kV/300mm²電纜1km 使用電抗器六節串聯 4kV ≤128kV
110kV/50MVA主變 使用電抗器四節串聯 8kV ≤160kV
110kV電壓等級GIS，斷路器、互感器、母排 使用電抗器六節串聯 16kV ≤265kV

系統配置參數

變頻電源 型號數量 BPXZ-30kW ，1臺
額定輸出容量 30kW
工作電源 220/380±10%V（單/三相），工頻
輸出電壓 0–400V
額定輸入電流 75A
額定輸出電流 75A
電壓分辨率 0.01kV
電壓測量精度 1.5%
頻率調節范圍 30–300Hz
頻率調節分辨率 ≤0.1Hz
頻率穩定度 0.1%
運 行 時 間 額定容量下連續60min
溫    升 額定容量下連續運行60min元器件最高溫度≤65K
噪 聲 水 平 ≤50dB
尺寸重量 （長寬高mm）：540×380×420；約25kg
激勵變壓器 型號數量 JLB-30kVA/4/8/16kV/0.4kV，1臺
額定容量 30kVA
輸入電壓 0～400V
輸出電壓 4kV;8kV;16kV
結    構 干式
外形尺寸和重量 （長寬高mm）：580×580×520；約180kg
高壓諧振電抗器 型號數量 DK-90kVA/45kV，6節
額定容量 90kVA
額定電壓 45kV
額定電流 2A
電 感 量 96H/單節
品質因素 Q≥30 (f=45Hz)
結    構 干式
外形尺寸和重量 φ382×460mm；約110kg
電容分壓器 型號數量 FRC-500pF/270kV
額定電壓 270kV
額定電容量 500pF
介質損耗 tgσ≤0.5%
分 壓 比 3000：1
測量精度 有效值1.5級
外形尺寸和重量 φ140×1000；約26kg

生產專利證書

企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2016質量管理體系要求、GB/T24001-2016環境管理體系要求、GB/T45001-2020職業健康安全管理體系要求。
