優利克電力 產品中心 串聯諧振試驗裝置 BPXZ-135kVA/108kV變頻串聯諧振耐壓試驗裝置
BPXZ-135kVA/108kV

變頻串聯諧振耐壓試驗裝置

功能：

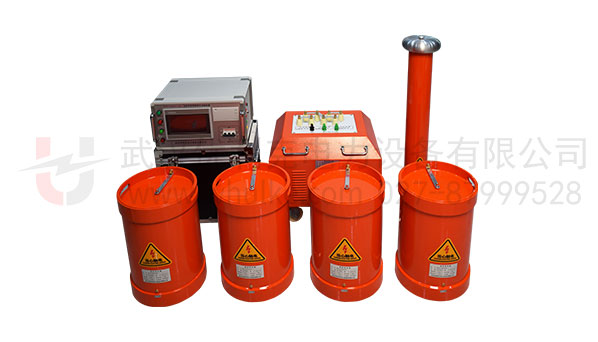

該套設備所有組成部分包括：變頻電源、激勵變壓器、澆注式高壓電抗器和高精度電容分壓器

特征：

滿足300mm2,35kV 電纜交流耐壓試驗，滿足4000kVA/10kV以下變壓器交流耐壓試驗；10kV開關等變電站設備的交流耐壓試驗

全國服務電話：153 7754 9268(同微信)/027-8799 9528

適用范圍

1、10kV/300mm2電纜3km的交流耐壓試驗，電容≤1.1265uF, 試驗頻率30-300Hz,試驗電壓22kV, 試驗時間5min。（該諧振設備支持試驗電壓為18kV時，連續運行60min)
2、10kV開關等變電站設備的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓不超過42kV，試驗時間1min。
3、35kV/300mm2電纜1km的交流耐壓試驗，電容量≤0.1945uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min。
4、35kV/31500kVA主變的交流耐壓試驗，電容量≤0.02uF，試驗頻率45-65Hz，試驗電壓68kV,試驗時間1min。
5、35kV開關等電氣設備的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓不超過95kV，試驗時間1min。

技術參數

額定容量 135kVA
額定電壓 27kV; 54kV；108kV
額定電流 5A；2.5A；1.25A
測量精度 系統有效值1.5級
工作頻率 30～300Hz
裝置輸出波形 正弦波
品質因素 裝置自身Q≥30(f=45Hz)
波形畸變率 輸出電壓波形畸變率≤1%
輸入電源 單相220或三相380V電壓，頻率為50Hz
工作時間 額定負載下允許連續60min；過壓1.1倍1分鐘
溫    升 額定負載下連續運行60min后溫升≤65K
保護功能 過壓、過流、零位啟動、系統失諧（閃絡）等保護功能
環境溫度 －20℃-55℃
相對濕度 ≤90%RH
海拔高度 ≤3000米

試驗時設備組合方式

組合方式 電抗器選擇（33.75kVA/27kV四節） 激勵變壓器輸出端選擇 試驗電壓(kV)
10kV/300mm²電纜3km 使用四節電抗器并聯 1.5kV ≤22kV
10kV開關等變電站設備 使用三節電抗器串聯 3kV ≤42kV
35kV/300mm²電纜1km 使用電抗器兩節串聯兩組并聯 3kV ≤52kV
35kV/31500kVA主變 使用四節電抗器串聯 6kV ≤68kV
35kV開關等電氣設備 使用四節電抗器串聯 6kV ≤95kV

系統配置參數

變頻電源 型號數量 BPXZ-7.5kW  ，1臺
額定輸出容量 7.5kW
工作電源 220/380±10%V（單/三相），工頻
輸出電壓 0–400V
額定輸入電流 18.75A
額定輸出電流 18.75A
電壓分辨率 0.01kV
電壓測量精度 1.5%
頻率調節范圍 30–300Hz
頻率調節分辨率 ≤0.1Hz
頻率穩定度 0.1%
運 行 時 間 額定容量下連續60min
溫    升 額定容量下連續運行60min元器件最高溫度≤65K
噪 聲 水 平 ≤50dB
尺寸重量 （長寬高mm）：400×280×400；約10kg
激勵變壓器 型號數量 JLB-5kVA/1.5/3/6kV/0.4kV，1臺
額定容量 7.5kVA
輸入電壓 0～400V
輸出電壓 1.5/3/6kV
結    構 干式
外形尺寸和重量 （長寬高mm）：450×330×430；約50kg
高壓諧振電抗器 型號數量 DK-33.75kVA/27kV，4節
額定容量 33.75kVA
額定電壓 27kV
額定電流 1.25A
電 感 量 110H/單節
品質因素 Q≥30 (f=45Hz)
結    構 干式
外形尺寸和重量 φ302×435mm；約55kg
電容分壓器 型號數量 FRC-1000pF/110kV
額定電壓 110kV
額定電容量 1000pF
介質損耗 tgσ≤0.5%
分 壓 比 1500：1
測量精度 有效值1.5級
外形尺寸和重量 φ140×1000；約8kg
