重合閘后加速保護是電力系統繼電保護中的重要功能，它能夠在故障線路重合閘后，若故障仍然存在，則快速切除故障，提高電力系

統的穩定性和供電可靠性。為了確保重合閘后加速保護裝置的正確動作，需要進行嚴格的試驗驗證。本文將詳細介紹重合閘后加速保

護的試驗方法以及使用繼電保護測試儀進行操作的步驟，并給出每項試驗的具體標準時間及數據要求，為電力系統繼電保護專業人員

提供全面的技術參考。

一、試驗前準備

（一）設備檢查與連接

檢查繼電保護測試儀外觀是否完好，各接口、按鍵、顯示屏等功能是否正常。確保測試儀的電源線連接可靠，無破損、短路等情況。

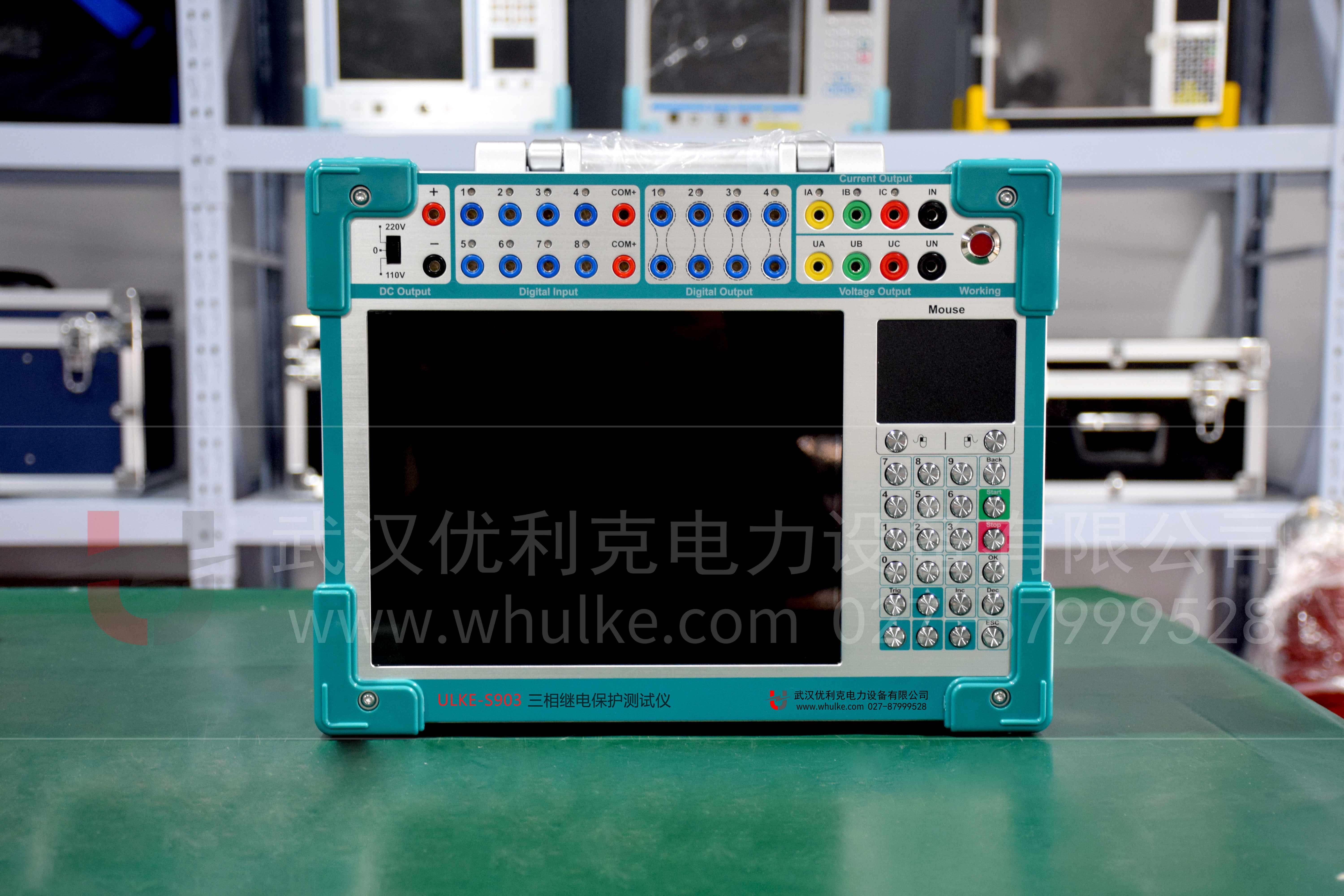

將繼電保護測試儀與被測試的重合閘后加速保護裝置進行正確連接。一般包括電流輸出端子與保護裝置的電流輸入端子連接，電壓輸

出端子（如有需要）與保護裝置的電壓輸入端子連接，以及測試儀與保護裝置之間的通信接口連接（用于傳輸測試數據和控制信

號）。連接時應注意極性正確，接線牢固，避免接觸不良導致測試誤差或信號中斷。

（二）參數設置準備

收集被測試重合閘后加速保護裝置的相關技術資料，包括裝置的型號、版本、額定參數（如額定電流、電壓、重合閘時間、后加速動

作電流等）以及保護邏輯設置等信息。這些資料將作為后續測試儀參數設置和試驗結果判斷的依據。

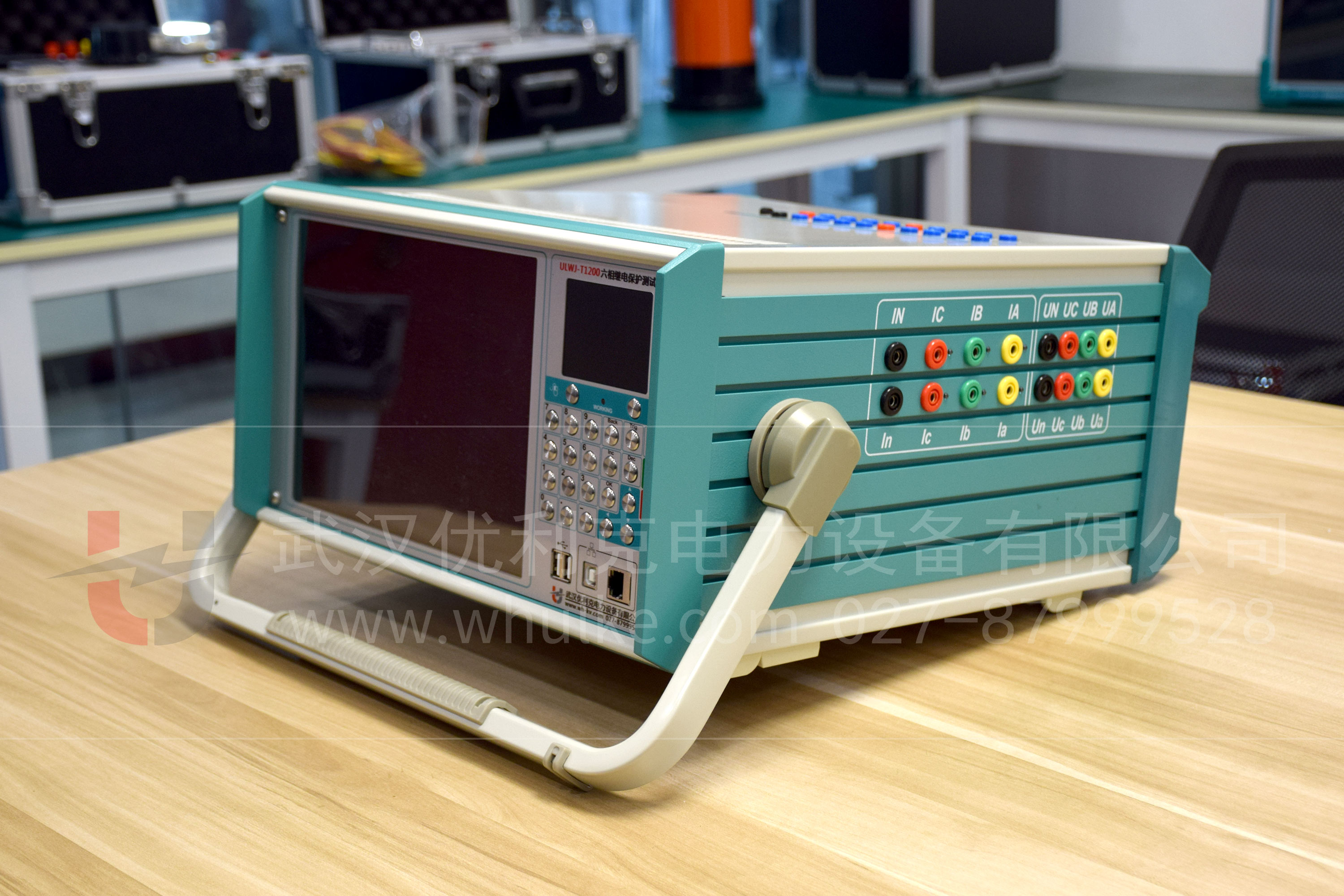

根據保護裝置的額定參數，在繼電保護測試儀上設置相應的輸出電流、電壓量程。例如，如果保護裝置的額定電流為 5A，則將測試

儀的電流輸出量程設置為 5A 或略大于 5A，以確保能夠準確輸出測試電流且不超出量程范圍。同時，設置測試儀的采樣頻率，一般

建議采樣頻率不低于 1kHz，以保證能夠精確采集和分析測試過程中的電流、電壓波形變化。

（三）安全措施確認

在進行試驗前，確保被測試的重合閘后加速保護裝置已退出運行，并已做好安全隔離措施，防止試驗過程中對電力系統的正常運行造

成影響。例如，斷開保護裝置的跳閘出口壓板，防止誤動作導致設備跳閘。

試驗現場應設置明顯的警示標識，禁止無關人員進入試驗區域。試驗人員應穿戴好個人防護用品，如絕緣手套、護目鏡等，確保人身

安全。

二、試驗操作步驟

（一）模擬瞬時性故障試驗

設置繼電保護測試儀輸出三相正常電壓和負荷電流，模擬電力系統正常運行狀態，持續時間約 1 - 2 分鐘，使保護裝置處于穩定運行

監測狀態。

按照保護裝置的故障模擬設置要求，在測試儀上設置單相接地故障或相間短路故障（如設置 A 相接地故障），故障類型可根據實際

需求和標準測試項目選擇。設置故障持續時間為 0.1 - 0.2 秒，模擬瞬時性故障。同時，設置故障發生時刻的電流、電壓值，例如，

對于 10kV 系統，可設置故障電流為 500A（根據保護裝置的靈敏性要求和系統短路容量確定），故障相電壓降為 0。

啟動測試儀輸出故障信號，觀察保護裝置的動作情況。保護裝置應快速檢測到故障并發出跳閘信號，切除故障相（對于單相接地故

障）或故障線路（對于相間短路故障）。記錄保護裝置的動作時間，一般要求動作時間應在 30 - 60ms 之間（不同電壓等級和保護

裝置類型略有差異）。

在保護裝置跳閘后，測試儀繼續模擬重合閘過程。設置重合閘時間，一般根據保護裝置的設定值，如 0.5 - 1.5 秒（可根據實際系統

要求調整）。在重合閘時間到達后，測試儀輸出正常的三相電壓和負荷電流，模擬線路重合成功后的運行狀態，持續觀察 2 - 3 分

鐘，確認保護裝置恢復正常監測，無異常告警或誤動作。

（二）模擬永久性故障試驗

重復上述模擬瞬時性故障試驗的步驟 1 和 2，但故障持續時間設置為大于重合閘時間，例如設置為 2 - 3 秒，以模擬永久性故障。

啟動測試儀輸出故障信號，保護裝置首先按瞬時性故障處理，發出跳閘信號。在重合閘時間到達后，測試儀繼續輸出故障信號，此時

保護裝置應進入后加速保護動作邏輯，快速再次發出跳閘信號，切除故障線路。記錄后加速保護的動作時間，一般要求動作時間應在

20 - 40ms 之間，較第一次跳閘時間應明顯縮短，體現后加速的快速性。

檢查保護裝置的動作報告和事件記錄，確認后加速保護動作的正確性，包括故障類型、故障相別、動作時間等信息與實際設置和試驗

情況相符。

（三）不同故障電流下的后加速保護試驗

改變繼電保護測試儀輸出的故障電流值，分別設置為保護裝置后加速動作電流的 0.5 倍、1.0 倍、1.2 倍、1.5 倍等不同倍數（例如，

某保護裝置后加速動作電流設定為 1000A，則分別設置故障電流為 500A、1000A、1200A、1500A）。對于每個故障電流值，按照

模擬永久性故障試驗的步驟進行測試。

觀察保護裝置在不同故障電流下的后加速保護動作情況，記錄動作時間和動作正確性。當故障電流小于后加速動作電流時，保護裝置

不應進入后加速動作；當故障電流達到或超過后加速動作電流時，保護裝置應可靠后加速動作。在故障電流為后加速動作電流的 1.0

- 1.2 倍時，動作時間應在上述標準動作時間范圍內；當故障電流較大（如 1.5 倍后加速動作電流）時，動作時間可略有縮短，但不

應超出合理范圍（如不低于 15ms）。

（四）多相故障下的后加速保護試驗

設置繼電保護測試儀輸出三相短路故障或兩相短路故障等多相故障情況。例如，設置三相短路故障時，將三相電流均設置為故障電流

值（根據上述不同故障電流倍數設置原則確定），三相電壓均降為 0。

按照模擬永久性故障試驗的步驟進行測試，觀察保護裝置在多相故障下的后加速保護動作情況，記錄動作時間和動作正確性。保護裝

置應正確判斷多相故障，并在重合閘后快速后加速動作切除故障線路，動作時間要求與單相故障下的后加速保護動作時間標準類似。

三、試驗結果分析與判斷

（一）動作時間分析

對于模擬瞬時性故障試驗中的首次跳閘動作時間和模擬永久性故障試驗中的后加速動作時間，與相應的標準時間要求進行對比。如果

動作時間超出標準范圍，可能是保護裝置內部算法延遲、出口繼電器動作遲緩或測試儀計時誤差等原因?qū)е?。需要?duì)保護裝置的設

置、硬件性能以及測試儀的校準進行檢查和分析。

觀察不同故障電流和不同故障類型下的動作時間變化規律是否符合預期。如果在故障電流增大時動作時間沒有相應縮短，或者不同故

障類型下動作時間差異過大且不符合保護原理，可能存在保護裝置邏輯錯誤或參數設置不當?shù)膯?wèn)題。

（二）動作正確性分析

檢查保護裝置在各種試驗情況下的動作相別是否正確。例如，在單相故障試驗中，應僅切除故障相；在多相故障試驗中，應正確切除

故障線路。如果出現誤動作相別或應動作而未動作的情況，可能是保護裝置的故障判別邏輯錯誤或接線錯誤。

確認保護裝置在不同故障電流倍數下的動作行為是否符合后加速保護的特性。即故障電流小于動作電流時不動作，達到或超過動作電

流時可靠動作。如果存在誤動作或拒動作情況，需要檢查保護裝置的動作電流設置、電流互感器變比設置以及保護邏輯的靈敏度等方

面。

四、試驗結束后工作

（一）數據記錄與整理

詳細記錄試驗過程中的各項數據，包括不同試驗情況下的故障類型、故障電流、故障電壓、保護裝置的動作時間、動作相別等信息。

數據記錄應包括測試時間、測試條件、測試結果等詳細信息，確保數據的完整性和可追溯性。

將測試數據與保護裝置的技術參數和標準要求進行對比分析，撰寫試驗報告。試驗報告應包括試驗?zāi)康摹⒃囼?yàn)設備、試驗步驟、試驗

結果、結果分析以及結論等內容，對保護裝置的重合閘后加速保護性能做出全面評價。

（二）設備恢復與清理

試驗結束后，將繼電保護測試儀的輸出電流、電壓調至零位，關閉測試儀電源。拆除測試儀與保護裝置之間的連接線纜，整理好線纜

并妥善存放。

恢復被測試重合閘后加速保護裝置的原始接線和運行狀態，包括重新投入跳閘出口壓板等。對試驗現場進行清理，移除警示標識，恢

復試驗區域的正常秩序。

五、注意事項

（一）測試儀操作

在使用繼電保護測試儀過程中，應嚴格按照測試儀的操作規程進行操作。避免誤操作導致測試儀輸出異常信號或損壞測試儀。

定期對繼電保護測試儀進行校準和維護，確保其輸出精度和性能符合要求。例如，每年至少進行一次全面校準，包括電流、電壓輸出

精度校準，計時精度校準等。

（二）保護裝置操作

在對重合閘后加速保護裝置進行試驗接線和參數設置時，應謹慎操作，防止對保護裝置的內部參數和程序造成誤修改。如有必要，在

試驗前備份保護裝置的參數設置，以便在試驗后恢復。

注意保護裝置的散熱情況，特別是在長時間、大電流測試過程中。避免因保護裝置過熱導致性能下降或損壞。

（三）安全事項

試驗過程中，嚴禁觸摸帶電的測試線纜和設備端子，防止觸電事故發生。

在進行保護裝置動作試驗時，由于保護裝置可能會發出跳閘信號，應確保跳閘回路已做好安全隔離措施，防止誤跳閘對電力系統造成

影響。

通過以上詳細的重合閘后加速保護試驗方法與繼電保護測試儀操作指南，電力系統繼電保護專業人員能夠準確、規范地進行試驗，確

保重合閘后加速保護裝置的性能可靠，為電力系統的安全穩定運行提供有力保障。
