繼電保護測試儀的阻抗相位特性用于測試阻抗繼電器的相位特性。適用于園特性、多邊形、上拋園、下拋園等特性的阻抗繼電器阻抗邊界搜索測試。

　　1.【掃描中心】

　　在坐標系中移動鼠標，單擊左鍵，可改變掃描中心，繼電保護測試儀中用戶根據阻抗特性估算掃描中心的位置。

　　2.【掃描半徑】

　　全程360度掃描，掃描半徑的大小決定掃描范圍，掃描半徑應大于阻抗整定值。

　　3.【掃描步長】

　　以阻抗表示，表示繼電保護測試儀從掃描半徑的頂端向掃描中心逼近的步長。

　　4.【掃描范圍】

　　100%表示從掃描半徑的頂端一直掃描到掃描中心，50%表示從掃描半徑的頂端一直掃描到半徑的一半的位置，而不掃到掃描中心，這樣可減少測試時間。

　　5.【故障類型】AN、BN、CN;AB、BC和CA六選一。

　　6.【短路電流】一般取5A。

　　7.【正常態時間】：2秒。

　　8.【故障態時間】：1秒。

　　9.【零序系數】：0.67。

　　10.【開關量】：接點1，常開。

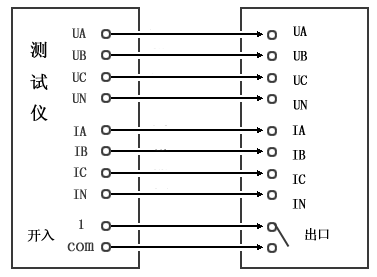

　　11.接線方式如圖。
