蓄電池內阻測試儀可以在線檢測單體電池的電壓和內阻，將檢測到的數據進行存儲和處理，對電池故障進行報警，精確有效地判別單體電池的優良狀況。接下來給大家講解蓄電池內阻測試儀的接口接線說明。

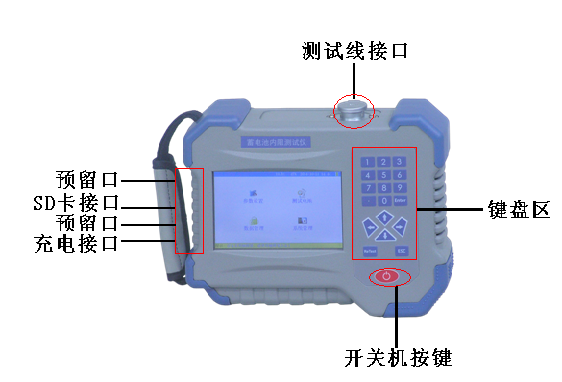

　　1 接口說明

　　 測試線接口：打開保護蓋，對準旋轉插入。

　　 SD卡接口：插入SD卡處。

　　 充電接口：給儀表充電使用。

　　 鍵盤區說明：

　　 ▲▼tu移動選擇。

　　 0-9數字區域

　　 Enter：確認。在測試界面，啟動測試

　　 ReTest:在測試界面，重新測試

　　 ESC：返回。

　　2 接線注意事項

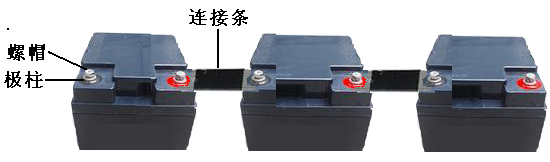

　　 測試中，請勿將測試夾，夾在螺絲帽上，這樣會影響測試精度，可夾在極柱上或者連接條上。

　　 測試夾無法夾上的，請選擇測試探針(選配件)

　　 電池參考內阻，要根據廠家提供為準，未提供，按儀表提供的為準，此參數對容量評估有影響。

　　3 電池連接圖

　　4 電池極柱上測試

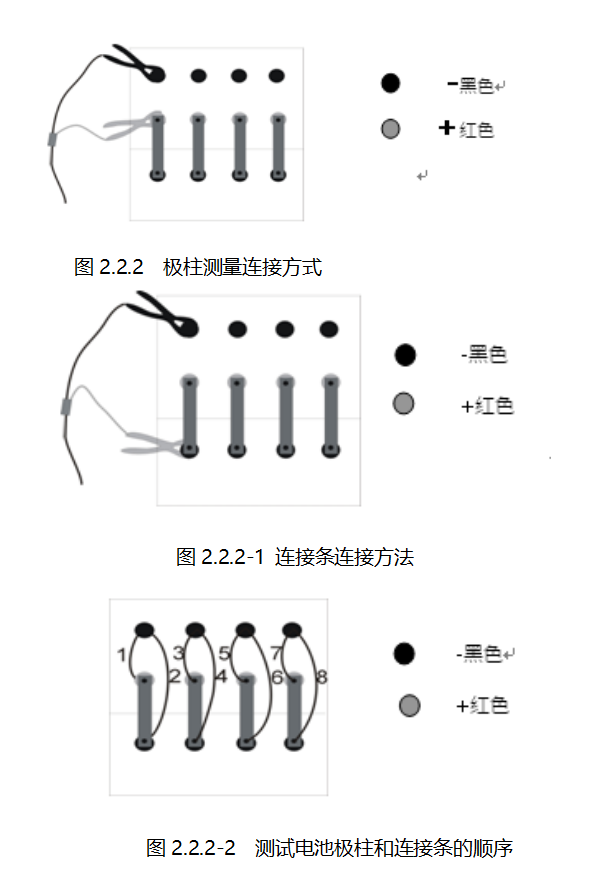

　　 在測試一組電池的時候，測試模式選擇“在極柱上測量”， 測試完一節電池的極柱后，更換測試夾，夾到下一節上，然后才開始測試。如圖2.2.2。

　　5加測連接條測試

　　 當選擇“加測連接條”模式時，先按照上圖2_4_2的極柱測試連接方式加線，測試完一節電池的某一對極柱后再按圖2_4_3連接，測試之間的連接條電阻。

　　 在測試一組電池的時候，必須測試完一節電池所有的極柱和連接條(加測連接條模式下)之后，才開始測試下一節電池，可以按照任何方向來測試一節電池的不同的極柱，但應確保測試每一節電池的方向是一致的，測試完一節電池的極柱后，若選擇“加測連接條”再測試電池的連接條，然后才開始測試下一節電池的極柱。如圖2_4-4 測試電池極柱和連接條的順序，圖中1、2、3、4..代表測試順序。
