試驗?zāi)康?/p>

　　電磁式電壓互感器的絕緣可分為主絕緣和縱絕緣，主絕緣主要包括一、二次繞組間和對地絕緣;縱絕緣則包括繞組匝間絕緣和層間絕緣。在外施工頻耐壓的試驗中，考驗的僅僅是繞組的主絕緣，無法對互感器的縱絕緣進行考驗，同時220kV串級互感器首末端電壓等級不同，外施試驗電壓只能加到“X”端允許的2500V，所以應采用感應耐壓試驗的方法，從互感二次繞組激磁,在一次繞組首端感應出所需要的試驗電壓，從而檢驗出由于電壓互感器中磁路絕緣不良，如露銅、漆膜脫落和繞線時打結等原因造成縱絕緣方面的缺陷?？紤]到互感器鐵心的磁飽和問題，感應耐壓試驗的電源常采用三倍頻電源，感應耐壓因此也叫三倍頻感應耐壓。

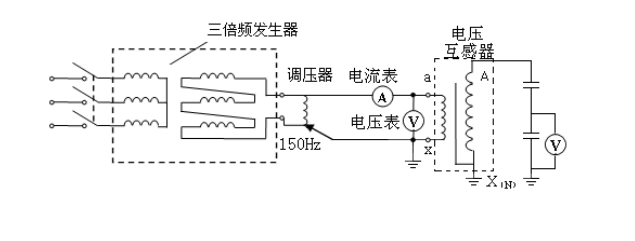

　　試驗接線

　　試驗步驟

　　(1)升壓設備的容器應足夠，試驗前應確認高壓升壓等設備功能正常;

　　(2)按上圖接好線，三倍頻發生器、高壓器外殼必須可靠接地。將三倍頻電源發生裝置的輸出線與被試電壓互感器的一組二次繞組接線端連接好(如a-n端);

　　(3)復查無誤后，打開 CGF分壓器開關，選擇峰值測量。接通試驗電源;

　　(4)開機，選擇“感應耐壓試驗”模式，進行參數設置：

　　1) 頻率可調范圍0-400Hz，設為150Hz;

　　2) 耐壓時間=60×100/f(s)，且不小于20s。三倍頻耐壓為150Hz，時間40s;

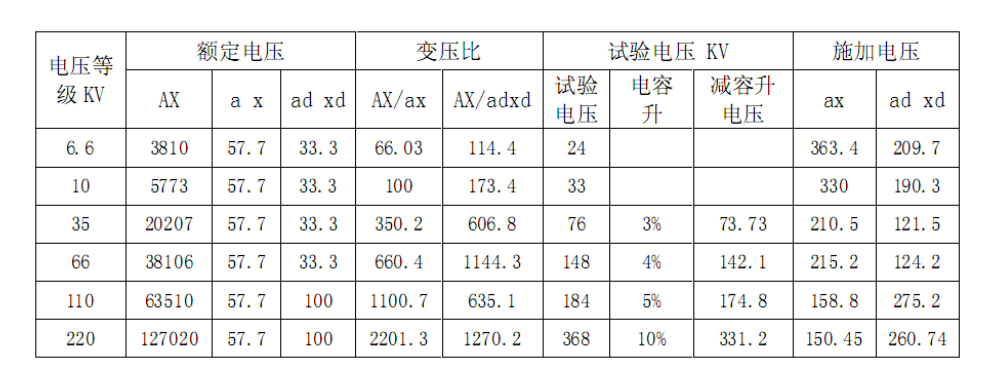

　　3) 過電壓設置：一般按1.15Us設置，220kV在1a1n處電壓設置可為180V。

　　4) 過電流設置：可按二次繞組容量與試驗電壓計算。



　　過電流設置：可按二次繞組容量與試驗電壓計算

　　(5)打開輸出允許開關;

　　空載(空升)試驗：在對被試品進行倍頻感應耐壓試驗前，應先對試驗發生裝置進行空載試驗，檢查裝置是否完好。

　　確認接線無誤后，將調壓器手柄調回至零位，接通三相電源，打開控制箱電源開關，然后按下啟動按鈕，紅色工作燈亮，此時可開始旋轉調壓器手柄進行升壓，觀察電壓表，直到電壓表達到滿刻度為止。在此過程中無異常情況說明該裝置正常，應立即將調壓器手柄回至零位，并斷開電源，空載試驗完畢。

　　加被試品(電壓互感器)試驗：

　　帶被試品后操作步驟與空載試驗步驟基本相同;當升壓至被試品所需電壓值時，應停止升壓，并持續40s，密切注意儀表指示以及被試品情況;如無異常情況出現，說明被試品此項試驗合格，此時應立即將調壓器手柄調回至零位，并迅速斷開三相電源。

　　(6)試驗完畢后，逆時針旋轉調壓器手柄降壓，然后按下停止按鈕，并切斷電源。

　　(7)斷開試驗電源，拉開雙極刀閘，用放電棒對互感器高壓端A進行放電，取下測試線，清理工作現場。

　　試驗標準

　　三倍頻感應耐壓試驗后宜重復進行介質損耗及電容量、空載電流、絕緣電阻測量，并注意耐壓前后有無變化。

　　試驗注意事項

　　1) 被試PT在三倍頻耐壓時呈容性，對于110kV、220kV互感器進行感應耐壓試驗時，應在開口aDxD端子間勵磁，可在PT二次繞組ax上接補償電感，對于35kV電壓互感器勵磁電壓一般加至二次a—x間;

　　2) 三倍頻發生器的波形要滿足要求，諧波量不能超出5%，峰值與有效值的關系應滿足±0.7%的要求;

　　3) 一次電壓測量應用峰值電壓表。當波形畸變，諧波量可達30%以上，此時已經不存在的倍數關系，可能造成一次實際電壓峰值過高，所以必須用峰值電壓表進行測量。對于110～220kV PT，施加的激磁電流不應超過20A;

　　4) 高壓電壓盡可能從一次繞組監測，否則就要考慮“容升效應”;試驗頻率增加(從50Hz上升至150Hz)，容升效應更強;

　　5) 升壓設備的容量應足夠，試驗前應確認高壓、升壓等設備功能正常。所用測量?jī)x器、儀表在檢定有效期內;

　　6) 充油設備試驗前應保證被試設備有足夠的靜置時間;220kV設備靜置時間大于48h，160kV及以下設備靜置時間不小于24h;

　　7) 在試驗過程中，如被試品的電容量不大時，一般不需用補償電抗器進行補償。如被試品電容電流過大時，則應將補償電抗器兩端與被試品兩端并聯，進行電流補償，從而提高整個試驗回路的功率因數，降低輸出電流。

　　試驗周期

　　需要確認設備絕緣介質強度時進行本項目。
