繼電保護測試儀的工頻變化量分別模擬U相、V相、W相單相接地瞬時故障和uv、vw、wu相間瞬時故障。模擬故障電流為固定電流，模擬故障前電壓為額定電壓57.73V，模擬故障時間一般為100-150ms，單相接地故障時，短路電壓V=(1+K)I×ZD+(1-1.05m)×Un。相間短路時故障電壓U=2×I×ZD+(1-1.05m)×Un，式中m為系數(shù)，其值分別為0.9和1.2，對于微機保護，當m=0.9時，D++出口(方向元件出口)，當m=1.2時，DZ、D++都應出口，DZ為突變量距離出口，DZ先動作，可投入主保護及零序保護，其余保護應退出。

　　適用于目前國內主要廠家生產(chǎn)的保護裝置：國電南自、國電南瑞、許繼電氣和北京四方。

　　一.ZD--工頻變化量距離保護定值

　　工頻變化量距離保護在m=1.2倍時，應可靠動作。但是在m=0.9倍時，保護裝置應可靠不動作。

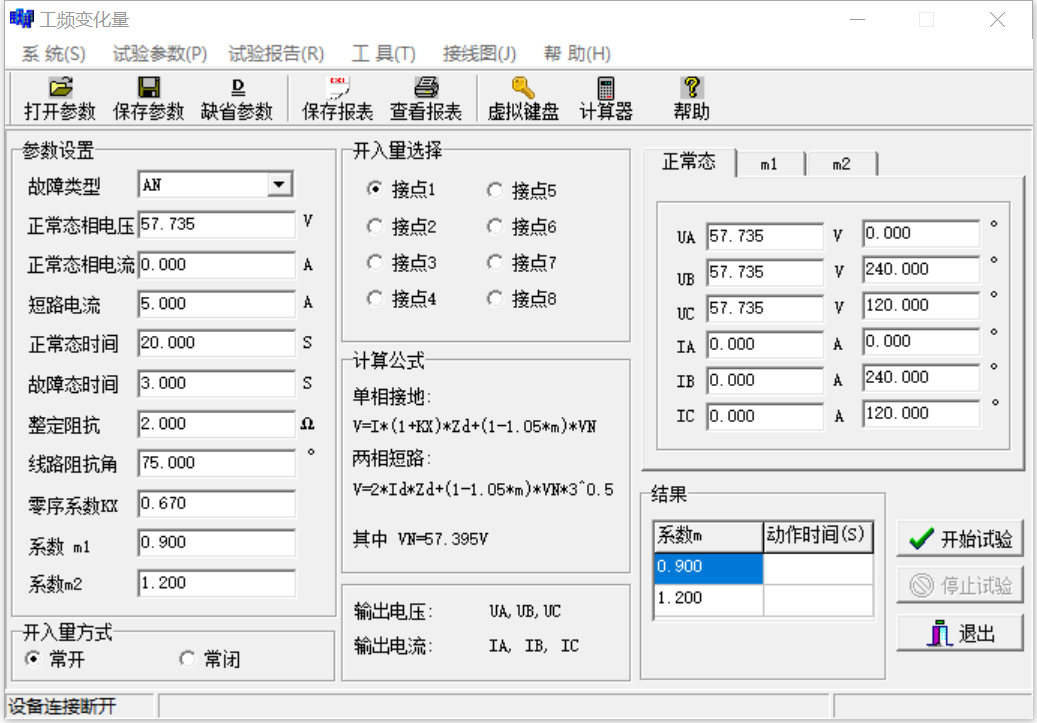

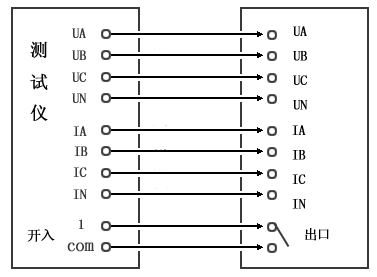

　　二.接線方式--如下圖：
