在電力系統中，斷路器是保障電路安全運行的核心設備，承擔著控制和保護雙重功能。斷路器特性測試儀通過對斷路器的機械特性、

電氣參數進行精確測量，為設備狀態評估、故障診斷和預防性維護提供關鍵數據支持。本文將從儀器原理、設備構成、試驗流程、技

術要點及常見問題處理等方面，對斷路器特性測試儀的試驗技術進行專業、細致的解析。?


一、斷路器特性測試儀工作原理與系統構成?

（一）核心測試原理?

斷路器特性測試儀基于傳感器技術與數字信號處理技術，通過采集斷路器動作過程中的時間、速度、行程、電流、電壓等參數，分析

其分合閘特性。例如，利用位移傳感器測量觸頭行程變化，通過光電編碼器或霍爾傳感器捕捉分合閘線圈電流波形，結合高速采樣技

術（采樣頻率≥10kHz），實現對斷路器動作特性的毫秒級精度測量。?

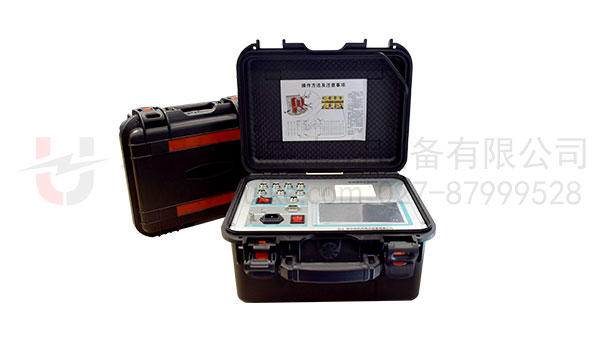

（二）硬件系統組成?

傳感器模塊：?

位移傳感器：采用直線位移傳感器（如磁致伸縮式、電阻應變式），測量精度可達 0.01mm，用于監測觸頭行程、超程等機械參數；?

電流傳感器：霍爾電流傳感器或羅氏線圈，可測量分合閘線圈電流，量程覆蓋 0 - 100A，精度 ±0.5%；?

速度傳感器：通過計算觸頭位移與時間的微分關系，獲取分合閘速度，誤差≤±2%。?

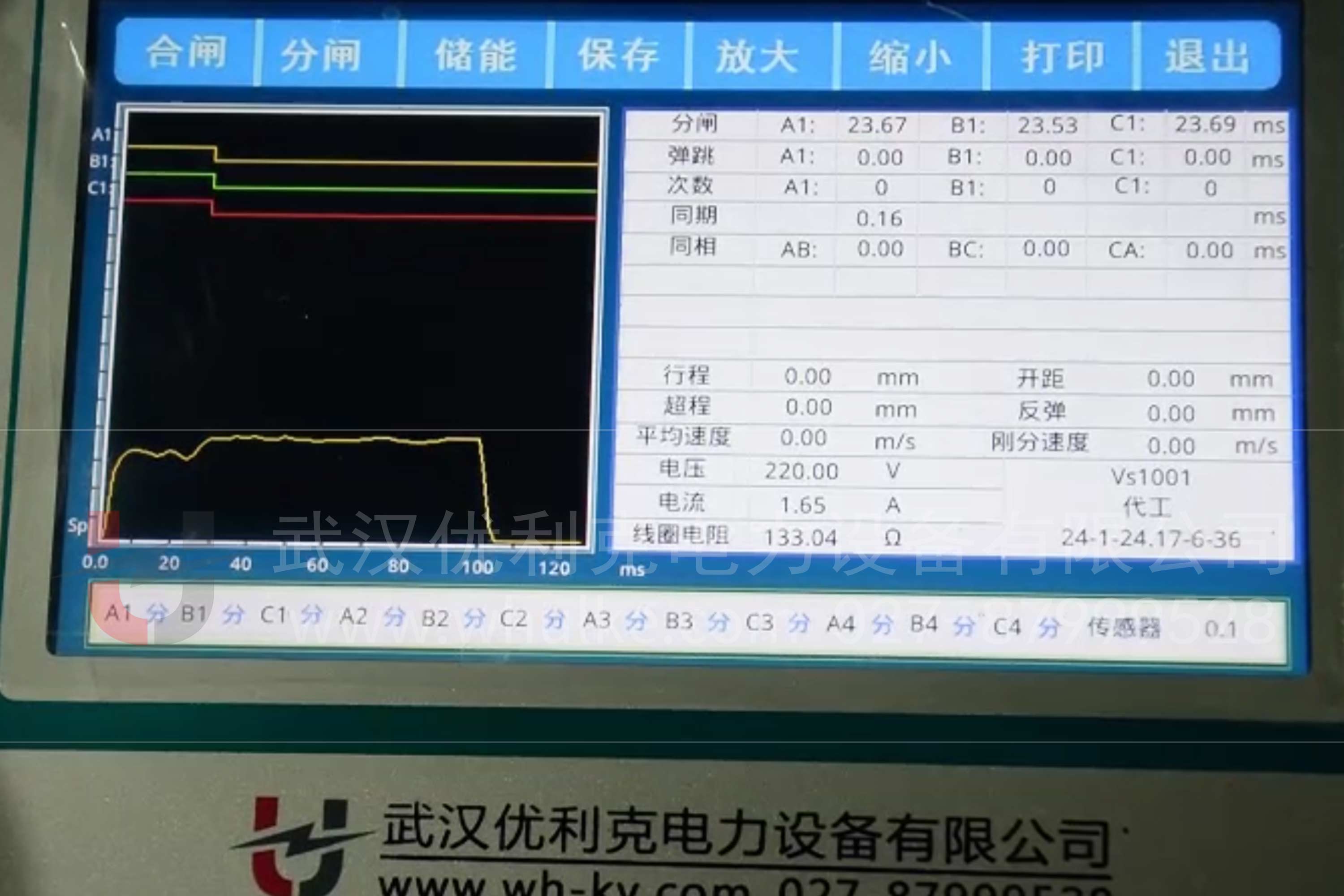

數據采集與處理單元：內置高性能微處理器，支持多通道同步采集，具備濾波、放大、A/D 轉換功能。部分高端型號可實時顯示波形

曲線，支持 FFT（快速傅里葉變換）分析，便于檢測信號中的諧波成分。?

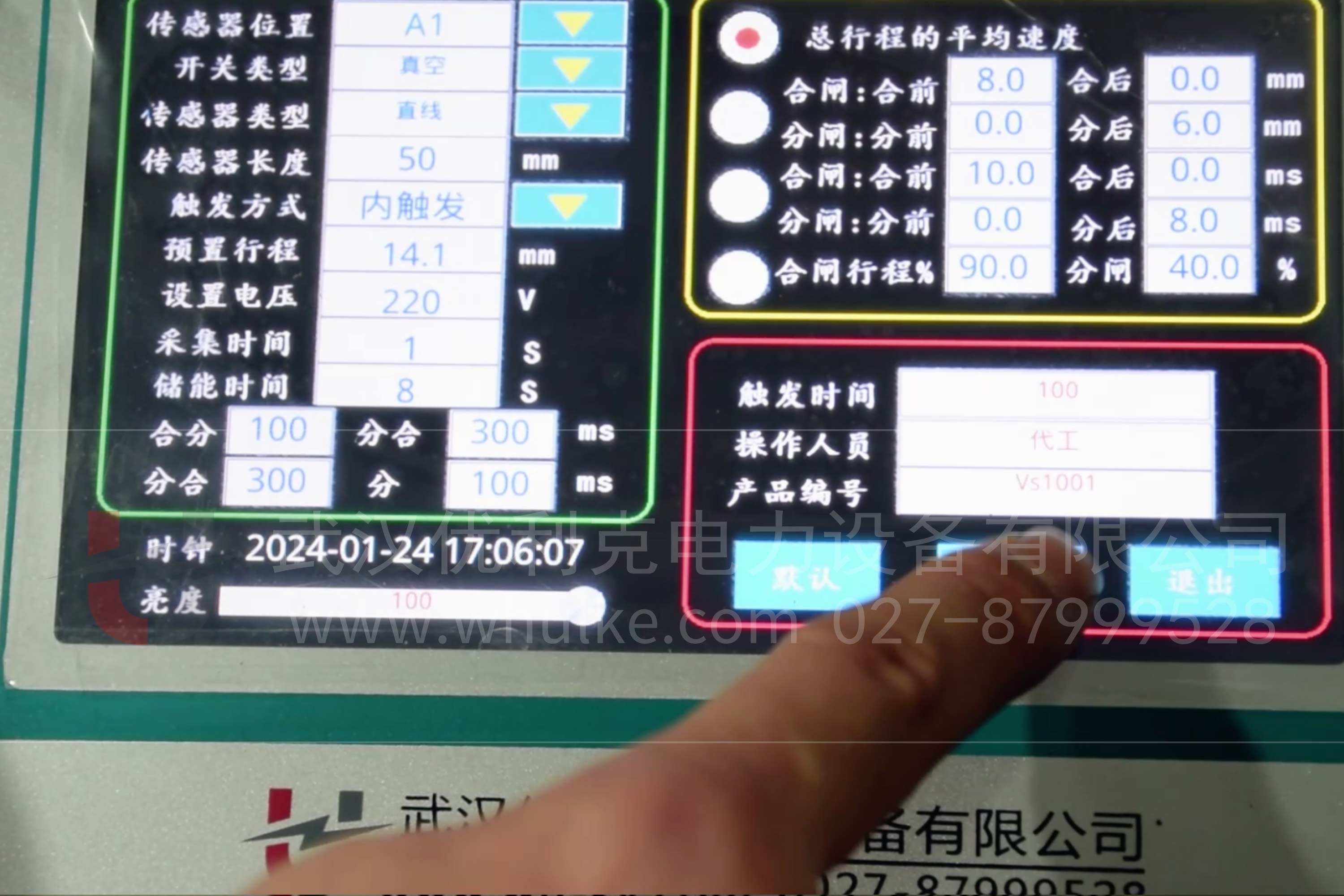

控制與顯示模塊：配備觸摸屏或液晶顯示屏，支持人機交互操作。用戶可設置測試參數（如分合閘電壓、測試次數），生成測試報告

并導出數據（支持 USB、以太網接口）。?

電源模塊：內置可充電鋰電池或交流適配器，支持寬電壓輸入（AC 100 - 240V），確保野外或?qū)嶒?yàn)室環境下穩定工作。?

二、標準化試驗操作流程?

（一）試驗前準備?

儀器檢查：?

確認測試儀外觀無損壞，各接口（傳感器接口、電源接口）連接牢固；?

檢查電池電量或外接電源穩定性，確保儀器供電正常；?

進行自檢程序，驗證傳感器精度、數據采集功能是否正常（如通過內置標準信號源校準）。?

被試斷路器檢查：?

核對斷路器型號、額定參數（如額定電壓、開斷電流、操作機構類型）；?

檢查斷路器外觀，確認無機械損傷、部件松動；?

斷開斷路器與主電路連接，將其置于試驗位置，確保操作安全。?

接線規范：?

機械參數測試：將位移傳感器固定在斷路器動觸頭連桿上，確保傳感器軸線與觸頭運動方向一致；?

電氣參數測試：分合閘線圈通過專用測試線連接測試儀輸出端子，注意極性正確；電壓回路連接分壓器，用于監測操作電壓。?

（二）試驗執行階段?

機械特性測試：
?
分合閘時間：向分合閘線圈施加額定電壓（如 DC 110V 或 220V），記錄觸頭從接到命令到完全分離 / 閉合的時間，分合閘時間誤

差應符合 GB 1984 - 2014 標準（如 12kV 斷路器合閘時間≤100ms，分閘時間≤50ms）；?

速度測量：計算觸頭剛分 / 剛合瞬間速度（如剛分速度≥3m/s），以及平均速度，分析觸頭運動特性；?

行程參數：測量觸頭總行程、超程、開距等參數，確保符合設備技術要求（如超程一般為 3 - 5mm）。?

電氣參數測試：?

分合閘線圈電阻：使用測試儀內置歐姆表測量線圈電阻，與出廠值偏差應≤±5%；?

最低動作電壓：逐漸降低操作電壓，測試斷路器可靠分合閘的最低電壓（如合閘最低動作電壓應為 30% - 80% 額定電壓，分閘為

30% - 65% 額定電壓）；?

回路電阻：通過直流壓降法（如注入 100A 電流）測量主觸頭回路電阻，12kV 斷路器回路電阻一般≤50μΩ。?

同期性測試：對于三相斷路器，測量三相觸頭分合閘時間差異，相間不同期性應≤2ms，同相斷口間不同期性≤1ms。?



（三）試驗后處理?

數據記錄與分析：?

記錄測試過程中的原始數據（時間、速度、電阻等）及波形曲線；?

對比測試結果與設備出廠數據、行業標準，判斷斷路器性能是否合格；?

若數據異常（如分合閘時間過長、速度不達標），需進一步分析原因（如彈簧機構疲勞、觸頭磨損）。?

報告生成：根據測試數據，生成包含設備信息、測試項目、結果分析、結論建議的試驗報告。報告應符合 DL/T 596 - 2021《電力設

備預防性試驗規程》要求。?

設備復位：拆除測試接線，將斷路器恢復至運行狀態，清理現場，關閉測試儀電源。?

三、關鍵技術要點與誤差控制?

（一）高精度測量技術?

傳感器校準：定期對位移、電流傳感器進行校準，采用標準位移臺、高精度電阻器作為校準源，確保測量誤差在允許范圍內。
?
信號抗干擾：采用屏蔽線傳輸信號，增加濾波電路抑制電磁干擾；對采集數據進行數字濾波處理（如中值濾波、均值濾波），提高數

據準確性。?

溫度補償：金屬部件的機械性能受溫度影響，測試時需記錄環境溫度，對速度、行程等參數進行溫度修正（如每變化 1℃，觸頭行程

變化約 0.05%）。?

（二）常見誤差來源與處理?
?

誤差類型?	可能原因?	解決方案?
時間測量誤差?	信號傳輸延遲、采樣頻率不足?	優化信號傳輸線，提高采樣頻率；使用高精度計時器?
速度測量偏差?	位移傳感器安裝角度誤差、觸頭振動?	校準傳感器安裝位置，采用多次測量取平均值?
電阻測量不準?	測試電流不穩定、接觸電阻影響?	采用恒流源供電，使用四端子測試法消除接觸電阻?

?

四、典型故障診斷與應用案例?

（一）故障案例 1：分合閘時間超標?

現象：某 10kV 真空斷路器分閘時間達 80ms（標準≤50ms）；?

診斷：檢查發現分閘彈簧疲勞，彈力不足；?

處理：更換彈簧后復測，分閘時間恢復至 45ms。?

（二）故障案例 2：回路電阻異常?

現象：斷路器回路電阻從 30μΩ 上升至 120μΩ；?

診斷：觸頭表面氧化、接觸壓力下降；?

處理：打磨觸頭，調整觸頭壓力，回路電阻降至 40μΩ。
