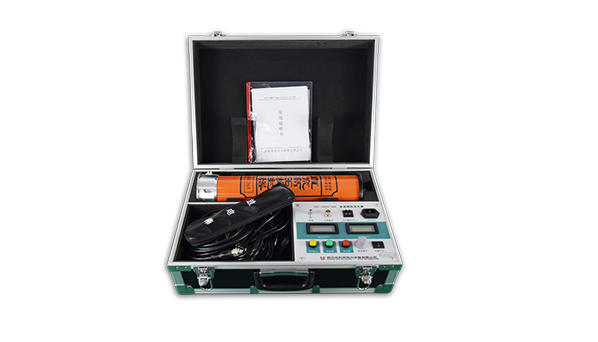

直流高壓發生器操作方法

　　一、直流高壓發生器操作方法-空載升壓試驗

　　1、檢查儀器連接線有無斷路和短路、破裂等。

　　2、按照直流高壓發生器接線圖接線，主機、倍壓筒以及放電棒的接地線都要使用專用接地線單獨接到被試品的地線上(即一點接地)，嚴禁各接地線相互串聯。

　　3、確保電源開關是關閉狀態，同時將電壓調節電位器歸零，過電壓保護整定值通常為試驗電壓的1.1倍。

　　4、確保電源是220V交流電源，檢查接線是否正確，同時也要檢查高壓放電棒的接地線是否可靠。

　　5、接通電源開關，紅燈亮，電源接通。

　　6、按下綠色按鈕，綠燈亮，高壓接通。

　　7、緩慢調節電壓調節電位器，電壓緩慢上升，緩慢升壓至接近過壓保護整定值時后，記錄電壓表讀數，并驗證記錄值是否為電壓整定值的1.1倍，檢查主機及高壓輸出線有無異?，F(xiàn)象及聲響。

　　8、將調壓電位器歸零，按紅色按鈕，切斷高壓輸出并關閉電源開關。

　　二、直流高壓發生器操作方法-泄漏及直流耐壓試驗

　　1、檢查儀器連接線有無斷路和短路、破裂等。

　　2、按照直流高壓發生器接線圖接線，主機、倍壓筒以及放電棒的接地線都要使用專用接地線單獨接到被試品的地線上(即一點接地)，嚴禁各接地線相互串聯。

　　3、確保電源開關是關閉狀態，同時將電壓調節電位器歸零，過電壓保護整定值通常為試驗電壓的1.1倍。

　　4、確保電源是220V交流電源，檢查接線是否正確，同時也要檢查高壓放電棒的接地線是否可靠。

　　5、將高壓微安表安裝在倍壓筒上的高壓輸出端，并將配套的專用高壓線分別接到微安表和被試品上。

　　6、檢查主機、放電棒、倍壓筒、試品連接線、接地線連接是否正確，接地線連接是否可靠，檢查高壓安全距離是否符合要求。

　　7、接通AC220V電源開關，紅燈亮，電源接通，按下綠色按鈕，綠燈亮，高壓通，可進行升壓試驗。

　　8、緩慢調節調壓電位器，開始升壓，升壓速度最好保持在每秒3-5kV。若是大電容試品升壓時則需緩慢升壓，同時在高壓回路中串接限流電阻，實時觀察電流表表頭數值不能超過儀器額定電流值。若是小電容試品如氧化鋅避雷器、磁吹避雷器等緩緩升壓至所需的電壓(電流)的95%，再緩慢升至所需的電壓(電流)。然后從數顯表上讀出電壓(電流)值。如需對氧化鋅避雷器進行0.75UDC1mA測量時，先升至UDC1mA電壓值，然后按下0.75UDC1mA按鈕(黃色)，此時電壓即降至原來的75%，并保持此狀態，此時可讀取電流。測量完畢后，降壓，將調壓電位器回零后，按下紅色按鈕切斷高壓輸出。若需再次升壓，按下綠色按鈕即可。

　　9、試驗完畢后，降壓，將調壓電位器回零，按下紅色按鈕，切斷高壓并關閉電源開關。

　　10、對于氧化鋅避雷器等小電容被試品，一般通過倍壓通內部分壓電阻放電。對電纜等大電容被試品一般要待被試品電壓自放電至試驗電壓的20%以下，再通過配套的放電棒進行放電。待被試品充分放電后，將地線掛至高壓輸出端，才允許進行高壓引線的拆除和更換接線工作。
