成套設備介紹

　　要滿足能夠?qū)崿F(xiàn)同時正接線二通道介質損耗測量和反接線二通道介質損耗測量，各單元之間通過標準接線實現整套裝置的連接。為了能在500kV變電站準確測量，裝置具應有良好的抗干擾性能。

　　1)高壓介損測試儀

　　測量范圍：介損測量范圍：0-100.00%，分辨率：0.001%，額定輸出電壓：0-160V，額定輸出電流：19A，輸出波形：正弦波。

　　2)變頻電源技術參數

　　輸出電壓：0-160V，最大輸出電流30A，額定輸出功率：不小于5kW。輸出波形：正弦波，波形畸變<2%，輸出頻率：30-300Hz，頻率調節細度0.1Hz，不穩定度<0.05%。

　　3)諧振電抗器 (干式)

　　共4臺，串聯使用。額定容量：10 Kvar，額定電壓：40kV，額定電流：0.25A，額定電感：600H，工作頻率范圍：30-300Hz。額定條件下工作時間：15min。

　　4)勵磁變壓器

　　額定容量：5 Kvar，額定輸入電壓：0-160V，額定輸入電流：0-30A，額定輸出電壓：10000V，額定輸出電流：0.5A。

　　5)補償電容器

　　額定電容：2000 pF，額定電壓：160kV，工作頻率范圍：30-300Hz。額定條件下工作時間：15min。

　　6)標準電容器

　　以SYL160-100為例

　　額定工作電壓：160kV，電容器實測值誤差不大于±0.5%，與標稱值誤差不大于±0.3%。電容器內充FS6氣體，在20℃時，壓力為0.4+0.1Mpa。

　　測量原理

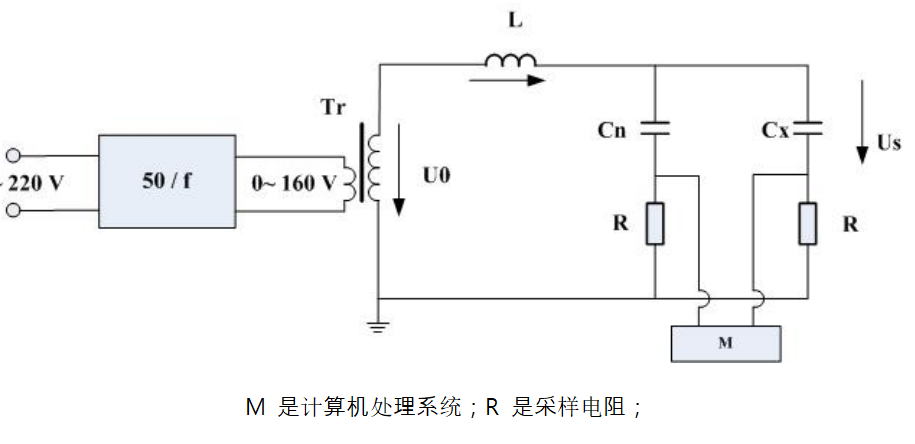

　　變頻串聯諧振試驗裝置測量儀中由可變頻、調幅的低壓電源,勵磁變壓器,高壓電抗器組成的內置高壓試驗電源SR與試品電容CX、標準電容CN串聯諧振,信號采集部分將兩者的低壓側信號輸入高壓介損測試儀,再根據電橋原理,運用計算機的數據處理能力,實現高電壓下電氣設備介質損耗等參數的自動化、數字化測量后傳至顯示控制部分,顯示出被試品的電容量、介損測量值和測量曲線。

　　其中測量系統的兩套高速采樣電路對標準側和試品側取樣得到的正弦信號實時同步高速采樣,得到兩組幾萬個數據,通過計算分別得出標準側、被試側的電流信號幅值及有、無功分量,進而得出試品的介損及電容量。這種測量方法在測試波形畸變時也不影響測量精度,所用SF6標準電容器容值穩定。每次測量前儀器均自校以補償元器件漂移引起的系統誤差[4]。

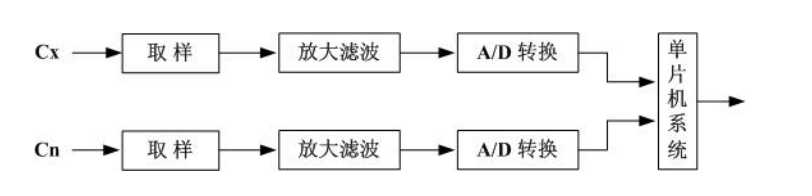

　　測量系統構成

　　系統以51系列單片機為核心協調各部分工作。從高壓端隔離取樣的電壓和電流信號分別經濾波放大后，同時進入各自采樣保持的A/D，選擇的12位A/D轉換器位數和器件滿足了測量精度要求，系統的性價比高。為了保證電壓和電流信號同時采樣，兩片AD芯片共用一個采樣控制信號。
