繼電保護測試儀的中間繼電器模塊操作指南

發布日期：2022-03-08 瀏覽：900 次

　　本程序?qū)ｉT用于中間繼電器的試驗。

　　一.中間繼電器分類

　　1.電壓動作、電壓返回

　　2.電壓動作、電流保持

　　3.電流動作、電壓保持

　　4.電流動作、電流返回

　　二.電流、電壓輸出

　　繼電保護測試儀的中間繼電器程序所輸出的電壓、電流均為直流，其中電壓輸出取UAB線電壓，電流輸出取IA。

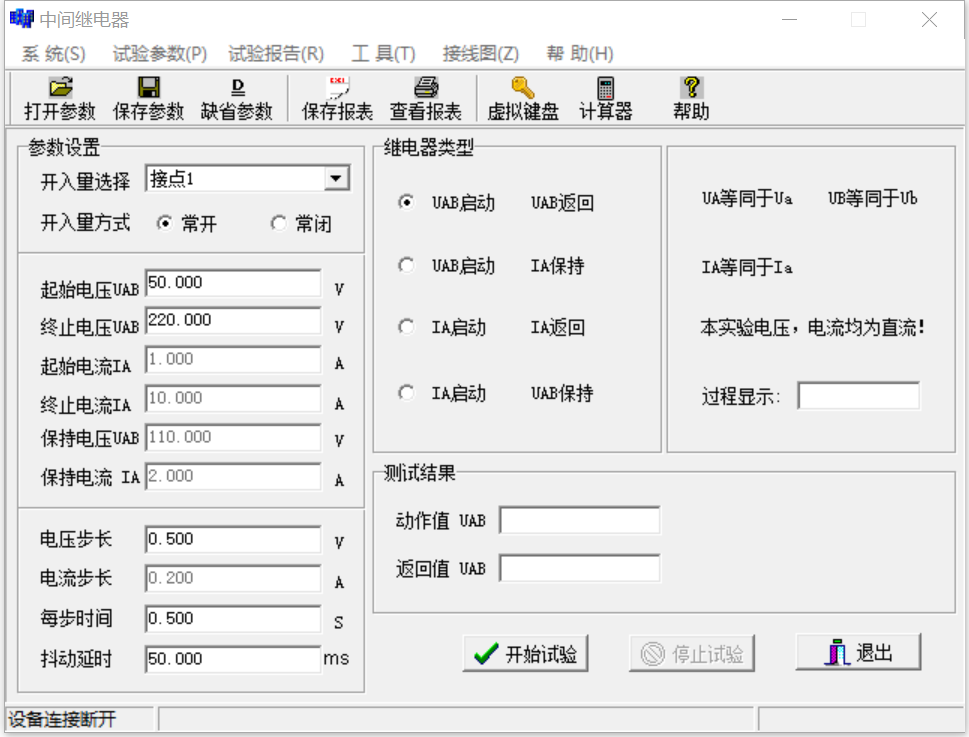

　　三.參數選擇

　　1.【起始電壓】一般為50.00V，【終止電壓】一般為220.00V。

　　2.【起始電流】一般為1.00A，【終止電流】一般為10.00A。

　　3.【保持電壓】一般為110V或220V。

　　4.【保持電流】一般為2.00A。

　　5.【電壓步長】一般為0.5V或1.00V。

　　6.【電流步長】一般為0.2A或0.1A。

　　7.【每步時間】為0.5秒。

　　8.【抖動延時】一般取50毫秒。
