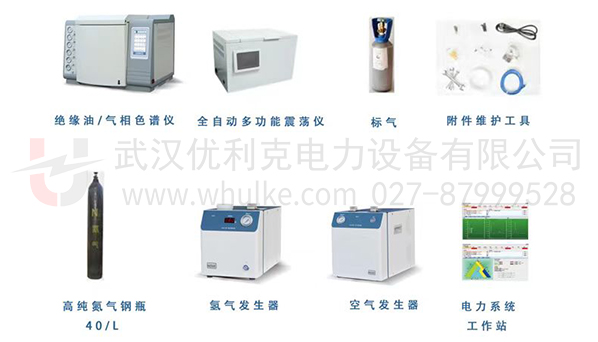

氣相色譜儀配置

序號	名 稱	性能描述	數量
一、SP7820型氣相色譜儀
1、	主機	○ 精密機械閥流量控制，實現電腦對儀器的全控制； ○ 實現了氣路故障自我保護、自動點火，達到了一鍵啟動； ○ 采用了先進的10/100M自適應以太網通信接口、內置IP協議棧，輕松組成局域網，實現遠距離傳輸、遠程控制、遠程診斷； ○ 儀器具有強大的網絡遠程控制功能，使儀器在無人值守、分散檢測、集中控制成為現實。 ○ 配備IBrainChrom® 工作站，可以支持多臺色譜儀(253臺）同時工作，實現數據處理以及反控，達到了業界領先的水平； ○ IBrainChrom ® 工作站內建的Modbus/TCP服務器，可以方便地使分析結果接入DCS(集散控制系統）。	1臺
2、	檢測器	氫火焰檢測器（FID）自動點火  對數放大器	2套
		熱導檢測器（TCD）	1套
3、	轉化爐	鎳觸媒轉化爐	1套
4、	色譜柱	電力專用色譜柱	1套
5、	震蕩儀		1臺
6、	標氣	4L標氣（7組分）＋減壓閥	1套
7、	備品備件	詳見裝箱單	1套
二、SP7820型色譜數據處理系統
1、	工作站	中文界面，氣相色譜電力專用反控工作站	1套
2、	計算機	電腦＋打印機	1套
三、色譜工作氣源
1、	氣源	氫氣發生器  HGZ-300+管路	1臺
		空氣發生器  GA-2009+管路	1臺
2、	載氣	氮?dú)怃撈浚?0L）＋減壓閥	1套

詳細方案及參數

變壓器油分析方案
簡述
絕緣油中溶解氣體組份含量的分析
用氣相色譜法測定絕緣油中溶解氣體的組分含量，是發、供電企業判斷運行中的充油電力設備是否存在潛伏性的過熱、放電等故障，以保障電網安全有效運行的有效手段，也是充油電氣設備制造廠家對其設備進行出廠檢驗的必要手段。SP7820變壓器油色譜分析系統采用國標推薦的三檢測器流程，一次進樣即可完成絕緣油中溶解氣體組分（包括氫氣、甲烷、乙烯、乙烷、乙炔、一氧化碳和二氧化碳）含量的全分析。

絕緣油中含氣量的測定
SP7820變壓器油色譜分析系統的流程設計完全符合中華人民共和國電力行業標準DL/T 703-2015 《絕緣油中含氣量的氣相色譜測定法》及國標GB/T 7252-2001《變壓器油中溶解氣體分析和判斷導 則》中有關色譜流程設計的規定。該儀器配備了高靈敏度的熱導池檢測器、氫火焰離子化檢測器和 鎳觸媒轉化爐，可實現對變壓器油中溶解的七種氣體組份：H2、CH4、C2H4、C2H6、C2H2、CO和CO2的全部測定，其性能滿足相應國家標準對氣相色譜儀的要求。

儀器配置

名稱	型號	數量
氣相色譜儀	SP7820	1臺
檢測器	FID	2個
	TCD	1個
轉化爐		1套
色譜柱	變壓器油專用柱	1套
色譜工作站	電力系統專用	1套
震蕩儀		1臺
標氣	常規7組份+減壓閥（4L標氣）	1瓶
氣源	氫氣發生器HGZ-300	1臺
	空氣發生器GA-2009	1臺
	氮?dú)怃撈?減壓閥	1瓶
電腦，打印機	聯想常規配置	1臺

???????
一次進樣，進樣量為1mL，油中最小檢測濃度（μl/L）：

變壓器油分析方案

儀器概述

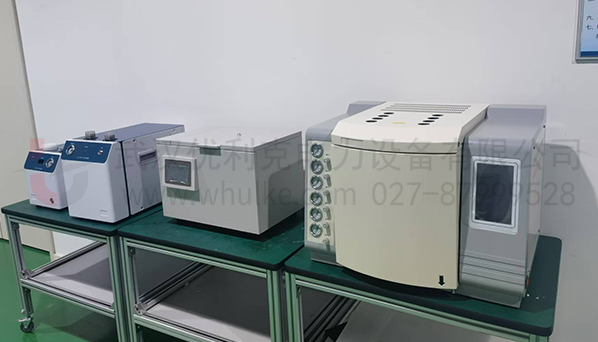

武漢優利克電力設備有限公司秉承科技創新、專注行業分析、執著色譜研發，全新推出SP7820型氣相色譜儀，該儀器具有性能可靠、結構精巧、擴展性強、操作簡單、維護方便等特點，針對于高校實驗室在線分析，石油化工，環境監測等應用需求，靈活的定制應用方案，提供給客戶卓越的分析功能和工作性能，是名副其實的高性能氣相色譜儀。

產品特點

1、先進的進樣口設計
○ 進樣系統可選配單填充柱系統，單毛細柱系統，填毛進樣系統、雙毛細進樣系統；
○ 儀器適配于多種進樣方式、如頂空進樣、熱解析進樣等，輕松勝任各種樣品的分析。

2、超大體積柱箱設計
○ 300×280×180(mm）大體積柱箱，可輕松實現四閥五柱，并支持五閥七柱的安裝；
○ 最高升溫速率達80℃/min,最高控溫450℃，控溫精度±0.1℃。

3、獨特的對數放大器技術
○ 采用對數放大器，對于弱信號得到高增益放大，對于強信號自動降低 增益，避免飽和；
○ 減少干擾，靈敏度高，線性好，量程寬。

4、強大的檢測器擴展功能
○ 檢測器及其控制部件采用單元化組合設計，即插即用，獨立配置；
○ 支持多種檢測器（TCD、FID、ECD、FPD、NPD等）；
○ 可根據用戶分析需求模塊化配置，維護方便。

5、超高效率的后開門設計
○ 配有智能后開門控溫系統，確保柱室溫度在任何區域的穩定性，能實 現真正意義上的近室溫操作；
○ 可進行16階程序升溫操作，柱箱性能優良，溫度控制精度高，升溫降 溫速度快。

檢測器技術參數

檢測器	靈敏度/檢測限	漂移（30min）	線性
氫火焰FID	DFID≤3×10^-12g/s(正十六烷/異辛烷)	≤0.2mv	＞10^7
熱導池TCD	S≥10000mv.ml/mg(苯/甲苯)	≤20uv	＞10^5
電子捕獲ECD	DECD≤1×10^-14g/ml(γ-666)	＜15uv	＞10^6
火焰光度FPD	DFPD(S)≤2×10^-11g/s(甲基對硫磷中的S)	≤滿刻度3%	＞10^3
	DFPD(P)≤1×10^-12g/s(甲基對硫磷中的P)		＞10^4
氮磷NPD	DNPD(N)≤1×10^-12g/s(偶氮苯)	≤滿刻度3%	＞10^2
	DNPD(P)≤1×10^-12g/s(馬拉硫磷)		＞10^3
